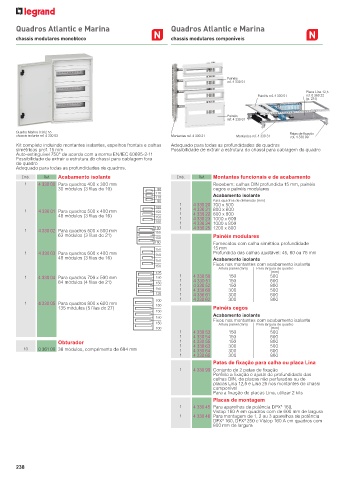

Page 240 - Catálogo Geral Legrand 2023

Quadros Atlantic e Marina Quadros Atlantic e Marina

chassis modulares monobloco chassis modulares componíveis

Painéis
ref. 4 330 51
Placa Lina 12,5
Painéis ref. 4 330 51 ref. 0 360 22
(p. 231)

Painéis
ref. 4 330 61
Quadro Marina 0 362 55 Patas de fixação
chassis isolante ref. 4 330 03 Montantes ref. 4 330 21 Montantes ref. 4 330 31 ref. 4 330 99
Kit completo incluindo montantes isolantes, espelhos frontais e calhas Adequado para todas as profundidades de quadros
simétricas prof. 15 mm Possibilidade de extrair a estrutura do chassi para cablagem do quadro
Auto-extinguível 750° de acordo com a norma EN/IEC 60695-2-11
Possibilidade de extrair a estrutura do chassi para cablagem fora
do quadro
Adequado para todas as profundidades de quadros.
Emb. Ref. Acabamento isolante Emb. Ref. Montantes funcionais e de acabamento
1 4 330 00 Para quadros 400 x 300 mm Recebem: calhas DIN profundida 15 mm, painéis
30 módulos (3 filas de 10) 90 cegos e painéis modulares
110
110 Acabamento isolante
90 Para quadros de dimensão (mm)
1 4 330 20 700 x 500
100
1 4 330 01 Para quadros 500 x 400 mm 150 1 4 330 21 800 x 600
48 módulos (3 filas de 16) 150 1 1 4 330 22 800 x 800
4 330 23 1000 x 600
100 1 4 330 24 1000 x 800
100 1 4 330 25 1200 x 800
1 4 330 02 Para quadros 500 x 500 mm 150
63 módulos (3 filas de 21) Painéis modulares
150
100 Fornecidos com calha simétrica profundidade
150 15 mm
1 4 330 03 Para quadros 600 x 400 mm 150 Profundida das calhas ajustável: 45, 60 ou 75 mm
48 módulos (3 filas de 16) Acabamento isolante
150
150 Fixos nos montantes com acabamento isolante
Altura painel (mm) Para largura de quadro
125 (mm)
1 4 330 04 Para quadros 700 x 500 mm 150 1 4 330 50 150 500
84 módulos (4 filas de 21) 150 1 4 330 51 150 600
1 4 330 52 150 800
150 1 4 330 60 300 500
125 1 4 330 61 300 600
100 1 4 330 62 300 800
1 4 330 05 Para quadros 800 x 600 mm 150
135 módulos (5 filas de 27) Painéis cegos
150
Acabamento isolante
150 Fixos nos montantes com acabamento isolante
150 Altura painel (mm) Para largura de quadro
100 (mm)
1 4 330 53 150 500
1 4 330 54 150 600
Obturador 1 4 330 55 150 800
10 0 361 00 38 módulos, comprimento de 684 mm 1 1 4 330 63 300 500
300
4 330 64
600
1 4 330 65 300 800
Patas de fixação para calha ou placa Lina
1 4 330 99 Conjunto de 2 patas de fixação
Permite a fixação e ajuste de profundidade das
calhas DIN, de placas não perfuradas ou de
placas Lina 12,5 e Lina 25 nos montantes do chassi
componível
Para a fixação de placas Lina, utilizar 2 kits
Placas de montagem
1 4 330 45 Para aparelhos de potência DPX³ 160,
Vistop 160 A em quadros com de 600 mm de largura
1 4 330 46 Para montagem de 1, 2 ou 3 aparelhos de potência
DPX³ 160, DPX³ 250 e Vistop 160 A em quadros com
800 mm de largura

238
