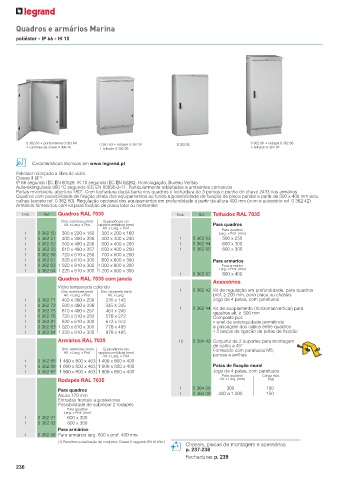

Page 238 - Catálogo Geral Legrand 2023

Quadros e armários Marina

poliéster - IP 66 - IK 10

0 362 63 + porta interna 0 363 64 0 362 63 + rodapé 0 362 92 0 362 85 0 362 86 + rodapé 0 362 96
+ canhões de chave 0 368 26 + telhado 0 362 95 + telhado 0 362 97

Características técnicas em www.legrand.pt

Poliéster reforçado a fibra de vidro
Classe II 0 (1)
IP 66 segundo IEC EN 60529. IK 10 segundo IEC EN 62262. Homologação, Bureau Veritas
Auto-extinguíveis 960 °C segundo IEC EN 60695-2-11. Particularmente adaptados a ambientes corrosivos
Portas reversíveis, abertura 180°. Com fechadura dupla barra nos quadros e fechadura de 3 pontos e punho de chave 2433 nos armários
Quadros com possibilidade de fixação direta dos equipamentos ao fundo e possibilidade de fixação de placa parcial a partir de 500 x 400 mm e/ou
calhas (exceto ref. 0 362 50). Regulação opcional dos equipamentos em profundidade a partir da altura 400 mm (com o acessório ref. 0 362 42)
Armários fornecidos com kit para fixação de placa total ou montantes
Emb. Ref. Quadros RAL 7035 Emb. Ref. Telhados RAL 7035
Dim. exteriores (mm) Equivalência em
Alt. x Larg. x Prof. quadros metálicos (mm) Para quadros
Alt. x Larg. x Prof. Para quadros
1 0 362 50 300 x 220 x 160 300 x 200 x 160 Larg. x Prof. (mm)
1 0 362 51 400 x 300 x 206 400 x 300 x 200 1 0 362 93 500 x 250
1 0 362 52 500 x 400 x 206 500 x 400 x 200 1 0 362 94 600 x 300
1 0 362 55 610 x 400 x 257 600 x 400 x 250 1 0 362 95 800 x 300
1 0 362 56 720 x 510 x 250 700 x 500 x 250
1 0 362 61 820 x 610 x 300 800 x 600 x 300 Para armários
1 0 362 63 1 020 x 810 x 300 1 000 x 800 x 300 Para armários
1 0 362 64 1 220 x 810 x 300 1 200 x 800 x 300 Larg. x Prof. (mm)
1 0 362 97 800 x 400
Quadros RAL 7035 com janela
Acessórios
Vidro temperado colorido
Dim. exteriores (mm) Dim. da janela (mm) 1 0 362 42 Kit de regulação em profundidade, para quadros
Alt. x Larg. x Prof. Alt. x Larg. prof. ≥ 200 mm, para placa ou chassis
1 0 362 71 400 x 300 x 206 235 x 145 Jogo de 4 patas, com parafusos
1 0 362 72 500 x 400 x 206 335 X 245
1 0 362 75 610 x 400 x 257 463 x 245 1 0 362 44 Kit de acoplamento (horizontal/vertical) para
quadros alt. ≥ 500 mm
1 0 362 76 720 x 510 x 250 570 x 272 Composto por:
1 0 362 81 820 x 610 x 300 672 x 372 • anel de estanquidade permitindo
1 0 362 83 1 020 x 810 x 300 770 x 495 a passagem dos cabos entre quadros
1 0 362 84 1 220 x 810 x 300 970 x 495 • 2 peças de ligação de patas de fixação
Armários RAL 7035 10 0 394 49 Conjunto de 2 suportes para montagem
de calha a 45°
Dim. exteriores (mm) Equivalência em Fornecido com parafusos M6,
Alt. x Larg. x Prof. quadros metálicos (mm)
Alt. x Larg. x Prof. porcas e anilhas
1 0 362 85 1 460 x 800 x 463 1 400 x 800 x 400
1 0 362 86 1 660 x 800 x 463 1 600 x 800 x 400 Patas de fixação mural
1 0 362 87 1 860 x 800 x 463 1 800 x 800 x 400 Jogo de 4 patas, com parafusos
Para quadros Carga máx.
Rodapés RAL 7035 Alt. x Larg. (mm) (kg)
Para quadros 1 0 364 08 300 100
Altura 170 mm 1 0 364 09 400 a 1 200 150
Entradas frontais e posteriores
Possibilidade de sobrepor 2 rodapés
Para quadros
Larg. x Prof. (mm)
1 0 362 91 600 x 300
1 0 362 92 800 x 300
Para armários
1 0 362 96 Para armários larg. 800 x prof. 400 mm
(1) Permitem a realização de conjuntos Classe II segundo EN 61439-1
Chassis, placas de montagem e acessórios
p. 237-238
Fechaduras p. 239
236
