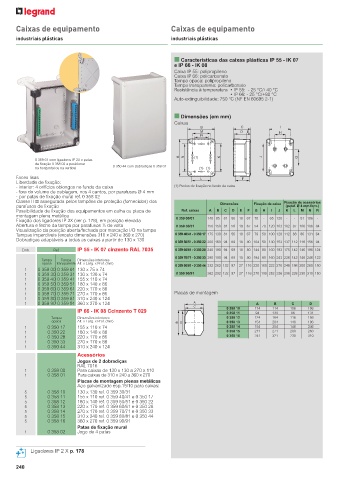

Page 242 - Catálogo Geral Legrand 2023

Caixas de equipamento Caixas de equipamento

industriais plásticas industriais plásticas

■ Características das caixas plásticas IP 55 - IK 07
e IP 66 - IK 08
Caixa IP 55: polipropileno
Caixa IP 66: policarbonato
Tampa opaca: polipropileno
Tampa transparente: policarbonato
Resistência à temperatura • IP 55: - 25 °C/+40 °C
• IP 66: - 25 °C/+80 °C
Auto-extinguibilidade: 750 °C (NF EN 60695 2-1)

■ Dimensões (em mm)
Caixas
% & ,
0 ' ( +
5

$ 1 . - *
0 359 61 com ligadores IP 2X e patas
de fixação 0 358 02 a posicionar 0 350 44 com dobradiças 0 358 01
na horizontal ou na vertical
Faces lisas / )
Liberdade de fixação:
- interior: 4 orifícios oblongos no fundo da caixa (1) Pontos de fixação no fundo da caixa
3ORWV GH IL[DWLRQ HQ IRQG GH ERvWLHU
- fora do volume de cablagem, nos 4 cantos, por parafusos Ø 4 mm
- por patas de fixação mural ref. 0 358 02
Classe II 0 assegurada pelos tampões de proteção (fornecidos) dos F HSV Dimensões Fixação da caixa Fixação de acessórios
parafusos de fixação (paraf. Ø 4 mm forn.)
Possibilidade de fixação dos equipamentos em calha ou placa de Ref. caixas A B C D E F G H I J K L M N R
montagem plena metálica 0 359 00/01 140 85 81 56 18 67 70 - 65 120 - - 51 106 -
Fixação dos ligadores IP 2X (ver p. 178), em posição elevada
Abertura e fecho da tampa por parafusos ¼ de volta 0 359 30/31 150 150 81 56 18 67 54 70 120 103 102 87 106 106 84
Visualização da posição aberta/fechada por marcação I/O na tampa
Tampas imperdíveis (exceto dimensões 310 x 240 e 360 x 270) 0 359 40/41 - 0 350 17 175 130 81 56 18 67 79 50 100 128 112 88 86 131 64
Dobradiças adaptáveis a todas as caixas a partir de 130 x 130
0 359 50/51 - 0 350 22 200 160 94 69 18 80 104 50 130 153 137 112 116 156 94
Emb. Ref. IP 55 - IK 07 cinzento RAL 7035 0 359 60/61 - 0 350 28 240 190 94 69 18 80 144 80 160 193 175 142 146 196 124
Tampa Tampa Dimensões interiores 0 359 70/71 - 0 350 33 290 190 94 69 18 80 194 80 160 243 226 142 146 246 122
opaca transparente Alt. x Larg. x Prof. (mm) 0 359 80/81 - 0 350 44 332 262 132 97 27 116 220 160 222 276 248 198 200 260 150
1 0 359 00 0 359 01 130 x 75 x 74
1 0 359 30 0 359 31 130 x 130 x 74 0 359 90/91 382 292 132 97 27 116 270 190 252 326 298 228 230 310 150
1 0 359 40 0 359 41 155 x 110 x 74
1 0 359 50 0 359 51 180 x 140 x 86
1 0 359 60 0 359 61 220 x 170 x 86
1 0 359 70 0 359 71 270 x 170 x 86 Placas de montagem
1 0 359 80 0 359 81 310 x 240 x 124
1 0 359 90 0 359 91 360 x 270 x 124 A A B C D
C 0 358 10 114 114 106 106
IP 66 - IK 08 Ccinzento T 029 0 358 11 94 139 86 131
Tampa Dimensões interiores 0 358 12 124 164 116 156
opaca Alt. x Larg. x Prof. (mm) 0 358 13 154 204 146 196
B D
1 0 350 17 155 x 110 x 74 0 358 14 154 254 146 246
1 0 350 22 180 x 140 x 86 0 358 15 211 271 200 260
1 0 350 28 220 x 170 x 86 0 358 16 241 321 230 310
1 0 350 33 270 x 170 x 86
1 0 350 44 310 x 240 x 124
92042-35753c.eps
Acessórios
Jogos de 2 dobradiças
RAL 7016
1 0 358 00 Para caixas de 130 x 130 a 270 x 110
1 0 358 01 Para caixas de 310 x 240 a 360 x 270
Placas de montagem plenas metálicas
Aço galvanizado esp.15/10 para caixas:
5 0 358 10 130 x 130 ref. 0 359 30/31
5 0 358 11 155 x 110 ref. 0 359 40/41 e 0 350 17
5 0 358 12 180 x 140 ref. 0 359 50/51 e 0 350 22
5 0 358 13 220 x 170 ref. 0 359 60/61 e 0 350 28
5 0 358 14 270 x 170 ref. 0 359 70/71 e 0 350 33
5 0 358 15 310 x 240 ref. 0 359 80/81 e 0 350 44
5 0 358 16 360 x 270 ref. 0 359 90/91
Patas de fixação mural
1 0 358 02 Jogo de 4 patas

Ligadores IP 2 X p. 178
