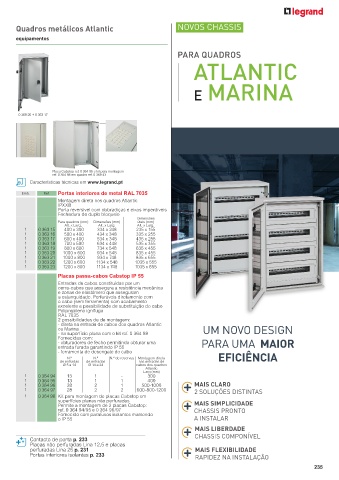

Page 237 - Catálogo Geral Legrand 2023

Quadros metálicos Atlantic NOVOS CHASSIS

equipamentos

PARA QUADROS

ATLANTIC

E MARINA

0 369 26 + 0 363 17

Placa Cabstop ref. 0 364 96 e kit para montagem
ref. 0 364 98 em quadro ref. 0 369 43
Características técnicas em www.legrand.pt

Emb. Ref. Portas interiores de metal RAL 7035
Montagem direta nos quadros Atlantic
IPXXB
Porta reversível com dobradiças e eixos imperdíveis
Fechadura de duplo bloqueio
Dimensões
Para quadros (mm) Dimensões (mm) úteis (mm)
Alt. x Larg. Alt. x Larg. Alt. x Larg.
1 0 363 15 400 x 300 334 x 248 235 x 155
1 0 363 16 500 x 400 434 x 348 335 x 255
1 0 363 17 600 x 400 534 x 348 435 x 255
1 0 363 18 700 x 500 634 x 448 535 x 355
1 0 363 19 800 x 600 734 x 548 635 x 455
1 0 363 20 1000 x 600 934 x 548 835 x 455
1 0 363 21 1000 x 800 934 x 748 835 x 655
1 0 363 22 1200 x 600 1134 x 548 1035 x 555
1 0 363 23 1200 x 800 1134 x 748 1035 x 655
Placas passa-cabos Cabstop IP 55
Entradas de cabos constituídas por um
cerra-cabos que assegura a resistência mecânica
e zonas de elastómero que asseguram
a estanquidade. Perfuráveis diretamente com
o cabo (sem ferramenta) com acabamento
excelente e possibilidade de substituição do cabo
Polipropileno ignífugo
RAL 7035
2 possibilidades de de montagem:
- direta na entrada de cabos dos quadros Atlantic
ou Marina UM NOVO DESIGN
- na superfície plana com o kit ref. 0 364 98
Fornecidas com:
- obturadores de fecho permitindo obturar uma PARA UMA MAIOR
entrada furada garantindo IP 55
- ferramenta de desengate do cabo
N.º N.º N.º de reservas Montagem direta EFICIÊNCIA
de entradas de entradas nas entradas de
Ø 5 a 14 Ø 14 a 24 cabos dos quadros
Atlantic
Larg (mm)
1 0 364 94 13 1 - 300
1 0 364 95 13 1 1 400
1 0 364 96 28 2 1 500-1000 MAIS CLARO
1 0 364 97 28 2 2 600-800-1200 2 SOLUÇÕES DISTINTAS
1 0 364 98 Kit para montagem de placas Cabstop em
superfícies planas não perfuradas MAIS SIMPLICIDADE
Permite a montagem de 2 placas Cabstop:
ref. 0 364 94/95 e 0 364 96/97 CHASSIS PRONTO
Fornecido com parafusos isolantes mantendo
o IP 55 A INSTALAR
MAIS LIBERDADE
CHASSIS COMPONÍVEL
Contacto de porta p. 233
Placas não perfuradas Lina 12,5 e placas
perfuradas Lina 25 p. 231 MAIS FLEXIBILIDADE
Portas interiores isolantes p. 233 RAPIDEZ NA INSTALAÇÃO
