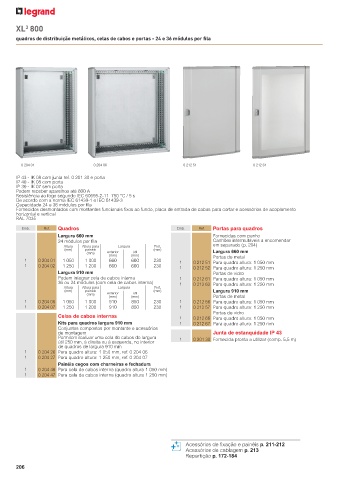

Page 208 - Catálogo Geral Legrand 2023

XL 800
3
quadros de distribuição metálicos, celas de cabos e portas - 24 e 36 módulos por fila

0 204 01 0 204 06 0 212 51 0 212 61
IP 43 - IK 08 com junta ref. 0 201 30 e porta
IP 40 - IK 08 com porta
IP 30 - IK 07 sem porta
Podem receber aparelhos até 800 A
Resistência ao fogo segundo IEC 60695-2-11 750 °C / 5 s
De acordo com a norma IEC 61439-1 e IEC 61439-3
Capacidade 24 e 36 módulos por fila
Fornecidos desmontados com montantes funcionais fixos ao fundo, placa de entrada de cabos para cortar e acessórios de acoplamento
horizontal e vertical
RAL 7035

Emb. Ref. Quadros Emb. Ref. Portas para quadros
Largura 660 mm Fornecidas com punho
24 módulos por fila Canhões intermutáveis a encomendar
Altura Altura para Largura Prof. em separado (p. 204)
(mm) painéis (mm) Largura 660 mm
(mm) exterior útil
(mm) (mm) Portas de metal
1 0 204 01 1 050 1 000 660 600 230 1 0 212 51 Para quadro altura: 1 050 mm
1 0 204 02 1 250 1 200 660 600 230 1 0 212 52 Para quadro altura: 1 250 mm
Largura 910 mm Portas de vidro
Podem integrar cela de cabos interna 1 0 212 61 Para quadro altura: 1 050 mm
36 ou 24 módulos (com cela de cabos interna) 1 0 212 62 Para quadro altura: 1 250 mm
Altura Altura para Largura Prof.
(mm) painéis (mm) Largura 910 mm
(mm) exterior útil
(mm) (mm) Portas de metal
1 0 204 06 1 050 1 000 910 850 230 1 0 212 56 Para quadro altura: 1 050 mm
1 0 204 07 1 250 1 200 910 850 230 1 0 212 57 Para quadro altura: 1 250 mm
Portas de vidro
Celas de cabos internas 1 0 212 66 Para quadro altura: 1 050 mm
Kits para quadros largura 910 mm 1 0 212 67 Para quadro altura: 1 250 mm
Conjuntos compostos por montante e acessórios
de montagem Junta de estanquidade IP 43
Permitem realizar uma cela de cabos de largura 1 0 201 30 Fornecida pronta a utilizar (comp. 5,5 m)
útil 250 mm, à direita ou à esquerda, no interior
de quadros de largura 910 mm
1 0 204 26 Para quadro altura: 1 050 mm, ref. 0 204 06
1 0 204 27 Para quadro altura: 1 250 mm, ref. 0 204 07
Painéis cegos com charneiras e fechadura
1 0 204 46 Para cela de cabos interna (quadro altura 1 050 mm)
1 0 204 47 Para cela de cabos interna (quadro altura 1 250 mm)

Acessórios de fixação e painéis p. 211-212
Acessórios de cablagem p. 213
Repartição p. 172-184
