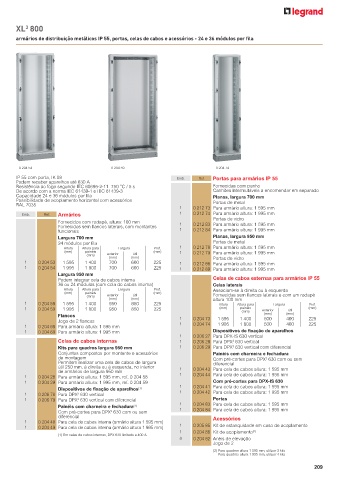

Page 211 - Catálogo Geral Legrand 2023

XL 800
3
armários de distribuição metálicos IP 55, portas, celas de cabos e acessórios - 24 e 36 módulos por fila

0 204 54 0 204 59 0 204 74
IP 55 com porta, IK 08 Emb. Ref. Portas para armários IP 55
Podem receber aparelhos até 630 A
Resistência ao fogo segundo IEC 60695-2-11 750 °C / 5 s Fornecidas com punho
De acordo com a norma IEC 61439-1 e IEC 61439-3 Canhões intermutáveis a encomendar em separado
Capacidade 24 e 36 módulos por fila Planas, largura 700 mm
Possibilidade de acoplamento horizontal com acessórios Portas de metal
RAL 7035
1 0 212 73 Para armário altura: 1 595 mm
Emb. Ref. Armários 1 0 212 74 Para armário altura: 1 995 mm
Portas de vidro
Fornecidos com rodapé, altura: 100 mm 1 0 212 83 Para armário altura: 1 595 mm
Fornecidos sem flancos laterais, com montantes
funcionais 1 0 212 84 Para armário altura: 1 995 mm
Largura 700 mm Planas, largura 950 mm
24 módulos por fila Portas de metal
Altura Altura para Largura Prof. 1 0 212 78 Para armário altura: 1 595 mm
(mm) painéis (mm) 1 0 212 79 Para armário altura: 1 995 mm
(mm) exterior útil
(mm) (mm) Portas de vidro
1 0 204 53 1 595 1 400 700 600 225 1 0 212 88 Para armário altura: 1 595 mm
1 0 204 54 1 995 1 800 700 600 225 1 0 212 89 Para armário altura: 1 995 mm
Largura 950 mm
Podem integrar cela de cabos interna Celas de cabos externas para armários IP 55
36 ou 24 módulos (com cela de cabos interna) Celas laterais
Altura Altura para Largura Prof. Associam-se à direita ou à esquerda
(mm) painéis (mm)
(mm) exterior útil Fornecidas sem flancos laterais e com um rodapé
(mm) (mm) altura 100 mm
1 0 204 58 1 595 1 400 950 850 225 Altura Altura para Largura Prof.
1 0 204 59 1 995 1 800 950 850 225 (mm) painéis exterior útil (mm)
(mm)
Flancos (mm) (mm)
Jogo de 2 flancos 1 0 204 73 1 595 1 400 500 400 225
1 0 204 68 Para armário altura: 1 595 mm 1 0 204 74 1 995 1 800 500 400 225
1 0 204 69 Para armário altura: 1 995 mm Dispositivos de fixação de aparelhos
1 0 206 27 Para DPX-IS 630 vertical
Celas de cabos internas 1 0 206 28 Para DPX 630 vertical
3
3
Kits para quadros largura 950 mm 1 0 206 29 Para DPX 630 vertical com diferencial
Conjuntos compostos por montante e acessórios Painéis com charneira e fechadura
de montagem Com pré-cortes para DPX 630 com ou sem
3
Permitem realizar uma cela de cabos de largura diferencial
útil 250 mm, à direita ou à esquerda, no interior 1 0 204 43 Para cela de cabos altura: 1 595 mm
de armários de largura 950 mm
1 0 204 28 Para armário altura: 1 595 mm, ref. 0 204 58 1 0 204 44 Para cela de cabos altura: 1 995 mm
1 0 204 29 Para armário altura: 1 995 mm, ref. 0 204 59 Com pré-cortes para DPX-IS 630
Dispositivos de fixação de aparelhos (1) 1 0 204 41 Para cela de cabos altura: 1 595 mm
1 0 206 78 Para DPX 630 vertical 1 0 204 42 Para cela de cabos altura: 1 995 mm
3
1 0 206 79 Para DPX 630 vertical com diferencial Portas
3
Painéis com charneira e fechadura (1) 1 1 0 204 83 Para cela de cabos altura: 1 595 mm
Com pré-cortes para DPX 630 com ou sem 0 204 84 Para cela de cabos altura: 1 995 mm
3
diferencial Acessórios
1 0 204 48 Para cela de cabos interna (armário altura 1 595 mm)
1 0 204 49 Para cela de cabos interna (armário altura 1 995 mm) 1 0 205 85 Kit de estanquidade em caso de acoplamento
1 0 204 86 Kit de acoplamento (2)
(1) Em celas de cabos internas, DPX 630 limitado a 400 A
8 0 204 82 Anéis de elevação
Jogo de 2
(2) Para quadros altura 1 595 mm, utilizar 3 kits
Para quadros altura 1 995 mm, utilizar 4 kits
