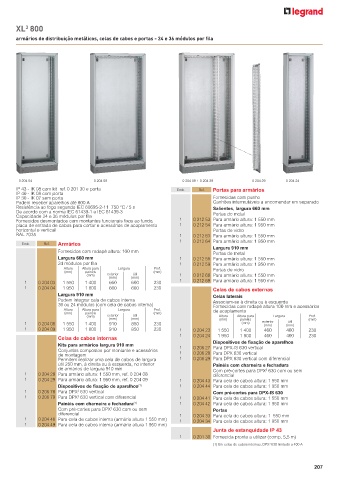

Page 209 - Catálogo Geral Legrand 2023

XL 800
3
armários de distribuição metálicos, celas de cabos e portas - 24 e 36 módulos por fila

0 204 04 0 204 09 0 204 09 + 0 204 29 0 204 29 0 204 24
IP 43 - IK 08 com kit ref. 0 201 30 e porta Emb. Ref. Portas para armários
IP 40 - IK 08 com porta
IP 30 - IK 07 sem porta Fornecidas com punho
Podem receber aparelhos até 800 A Canhões intermutáveis a encomendar em separado
Resistência ao fogo segundo IEC 60695-2-11 750 °C / 5 s Salientes, largura 660 mm
De acordo com a norma IEC 61439-1 e IEC 61439-3 Portas de metal
Capacidade 24 e 36 módulos por fila
Fornecidos desmontados com montantes funcionais fixos ao fundo, 1 0 212 53 Para armário altura: 1 550 mm
placa de entrada de cabos para cortar e acessórios de acoplamento 1 0 212 54 Para armário altura: 1 950 mm
horizontal e vertical Portas de vidro
RAL 7035 1 0 212 63 Para armário altura: 1 550 mm
Emb. Ref. Armários 1 0 212 64 Para armário altura: 1 950 mm
Largura 910 mm
Fornecidos com rodapé altura: 100 mm Portas de metal
Largura 660 mm 1 0 212 58 Para armário altura: 1 550 mm
24 módulos por fila 1 0 212 59 Para armário altura: 1 950 mm
Altura Altura para Largura Prof. Portas de vidro
(mm) painéis (mm)
(mm) exterior útil 1 0 212 68 Para armário altura: 1 550 mm
(mm) (mm)
1 0 204 03 1 550 1 400 660 600 230 1 0 212 69 Para armário altura: 1 950 mm
1 0 204 04 1 950 1 800 660 600 230 Celas de cabos externas
Largura 910 mm Celas laterais
Podem integrar cela de cabos interna Associam-se à direita ou à esquerda
36 ou 24 módulos (com cela de cabos interna) Fornecidas com rodapé altura 100 mm e acessórios
Altura Altura para Largura Prof. de acoplamento
(mm) painéis (mm)
(mm) exterior útil Altura Altura para Largura Prof.
(mm) (mm) (mm) painéis (mm)
útil
1 0 204 08 1 550 1 400 910 850 230 (mm) exterior (mm)
(mm)
1 0 204 09 1 950 1 800 910 850 230 1 0 204 23 1 550 1 400 460 400 230
1 0 204 24 1 950 1 800 460 400 230
Celas de cabos internas
Dispositivos de fixação de aparelhos
Kits para armários largura 910 mm 1 0 206 27 Para DPX-IS 630 vertical
Conjuntos compostos por montante e acessórios 1
de montagem 0 206 28 Para DPX 630 vertical
Permitem realizar uma cela de cabos de largura 1 0 206 29 Para DPX 630 vertical com diferencial
útil 250 mm, à direita ou à esquerda, no interior Painéis com charneira e fechadura
de armários de largura 910 mm Com pré-cortes para DPX 630 com ou sem
3
1 0 204 28 Para armário altura: 1 550 mm, ref. 0 204 08 diferencial
1 0 204 29 Para armário altura: 1 950 mm, ref. 0 204 09 1 0 204 43 Para cela de cabos altura: 1 550 mm
Dispositivos de fixação de aparelhos (1) 1 0 204 44 Para cela de cabos altura: 1 950 mm
1 0 206 78 Para DPX 630 vertical Com pré-cortes para DPX-IS 630
3
1 0 206 79 Para DPX 630 vertical com diferencial 1 0 204 41 Para cela de cabos altura: 1 550 mm
3
Painéis com charneira e fechadura (1) 1 0 204 42 Para cela de cabos altura: 1 950 mm
Com pré-cortes para DPX 630 com ou sem Portas
3
diferencial 1 0 204 33 Para cela de cabos altura: 1 550 mm
1 0 204 48 Para cela de cabos interna (armário altura 1 550 mm) 1 0 204 34 Para cela de cabos altura: 1 950 mm
1 0 204 49 Para cela de cabos interna (armário altura 1 950 mm)
Junta de estanquidade IP 43
1 0 201 30 Fornecida pronta a utilizar (comp. 5,5 m)
(1) Em celas de cabos internas, DPX 3 630 limitado a 400 A
