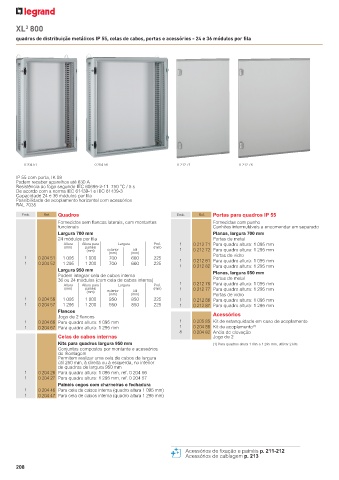

Page 210 - Catálogo Geral Legrand 2023

XL 800
3
quadros de distribuição metálicos IP 55, celas de cabos, portas e acessórios - 24 e 36 módulos por fila

0 204 51 0 204 56 0 212 71 0 212 76
IP 55 com porta, IK 08
Podem receber aparelhos até 630 A
Resistência ao fogo segundo IEC 60695-2-11 750 °C / 5 s
De acordo com a norma IEC 61439-1 e IEC 61439-3
Capacidade 24 e 36 módulos por fila
Possibilidade de acoplamento horizontal com acessórios
RAL 7035

Emb. Ref. Quadros Emb. Ref. Portas para quadros IP 55
Fornecidos sem flancos laterais, com montantes Fornecidas com punho
funcionais Canhões intermutáveis a encomendar em separado
Largura 700 mm Planas, largura 700 mm
24 módulos por fila Portas de metal
Altura Altura para Largura Prof. 1 0 212 71 Para quadro altura: 1 095 mm
(mm) painéis (mm)
(mm) exterior útil 1 0 212 72 Para quadro altura: 1 295 mm
(mm) (mm)
1 0 204 51 1 095 1 000 700 600 225 1 Portas de vidro
1 0 204 52 1 295 1 200 700 600 225 1 0 212 81 Para quadro altura: 1 095 mm
0 212 82 Para quadro altura: 1 295 mm
Largura 950 mm Planas, largura 950 mm
Podem integrar cela de cabos interna Portas de metal
36 ou 24 módulos (com cela de cabos interna)
Altura Altura para Largura Prof. 1 0 212 76 Para quadro altura: 1 095 mm
(mm) painéis (mm) 1 0 212 77 Para quadro altura: 1 295 mm
(mm) exterior útil
(mm) (mm) Portas de vidro
1 0 204 56 1 095 1 000 950 850 225 1 0 212 86 Para quadro altura: 1 095 mm
1 0 204 57 1 295 1 200 950 850 225 1 0 212 87 Para quadro altura: 1 295 mm
Flancos Acessórios
Jogo de 2 flancos
1 0 204 66 Para quadro altura: 1 095 mm 1 0 205 85 Kit de estanquidade em caso de acoplamento
1 0 204 67 Para quadro altura: 1 295 mm 1 0 204 86 Kit de acoplamento (1)
8 0 204 82 Anéis de elevação
Celas de cabos internas Jogo de 2
Kits para quadros largura 950 mm (1) Para quadros altura 1 095 a 1 295 mm, utilizar 2 kits
Conjuntos compostos por montante e acessórios
de montagem
Permitem realizar uma cela de cabos de largura
útil 250 mm, à direita ou à esquerda, no interior
de quadros de largura 950 mm
1 0 204 26 Para quadro altura: 1 095 mm, ref. 0 204 56
1 0 204 27 Para quadro altura: 1 295 mm, ref. 0 204 57
Painéis cegos com charneiras e fechadura
1 0 204 46 Para cela de cabos interna (quadro altura 1 095 mm)
1 0 204 47 Para cela de cabos interna (quadro altura 1 295 mm)

Acessórios de fixação e painéis p. 211-212
Acessórios de cablagem p. 213
