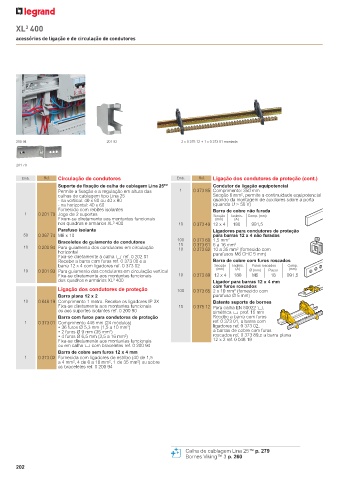

Page 204 - Catálogo Geral Legrand 2023

XL 400
3
acessórios de ligação e de circulação de condutores

200 94 201 93 2 x 0 375 12 + 1 x 0 373 01 montada

201 70

Emb. Ref. Circulação de condutores Emb. Ref. Ligação dos condutores de proteção (cont.)
Suporte de fixação de calha de cablagem Lina 25 TM Condutor de ligação equipotencial
Permite a fixação e a regulação em altura das 1 0 373 85 Comprimento: 350 mm
2
calhas de cablagem tipo Lina 25 Secção 6 mm , permite a continuidade equipotencial
- na vertical: 40 x 60 ou 40 x 80 quando da montagem de auxiliares sobre a porta
- na horizontal: 40 x 60 (quando U > 50 V)
Fornecido com rebites isolantes Barra de cobre não furada
1 0 201 70 Jogo de 2 suportes Secção I admis. Comp. (mm)
Fixam-se diretamente aos montantes funcionais (mm) (A)
3
nos quadros e armários XL 400 10 0 373 49 12 x 4 180 991,5
Parafuso isolante Ligadores para condutores de proteção
50 0 367 74 M6 x 10 para barras 12 x 4 não furadas
Braceletes de guiamento de condutores 100 0 373 60 1,5 mm 2 2
0 373 61 6 a 16 mm
10
10 0 200 94 Para guiamento dos condutores em circulação 10 0 373 62 10 a 35 mm (fornecido com
2
horizontal parafusos M6 CHC 5 mm)
Fixa-se diretamente à calha 2 ref. 0 202 01
Recebe a barra com furos ref. 0 373 00 e a Barra de cobre com furos roscados
barra 12 x 4 com ligadores ref. 0 373 02 Secção I admis. Furos roscados Comp.
10 0 201 93 Para guiamento dos condutores em circulação vertical (mm) (A) Ø (mm) Passo (mm)
Fixa-se diretamente aos montantes funcionais 10 0 373 89 12 x 4 180 M5 18 991,5
3
dos quadros e armários XL 400 Ligador para barras 12 x 4 mm
com furos roscados
Ligação dos condutores de proteção 100 0 373 65 2 x 10 mm (fornecido com
2
Barra plana 12 x 2 parafuso Ø 5 mm)
10 0 048 19 Comprimento 1 metro. Recebe os ligadores IP 2X Batente suporte de bornes
Fixa-se diretamente aos montantes funcionais 10 0 375 12 Para calha EN 50022 2,
ou aos suportes isolantes ref. 0 200 90 simétrica 2 prof. 15 mm
Barra com furos para condutores de proteção Recebe a barra com furos
1 0 373 01 Comprimento 446 mm (24 módulos) ref. 0 373 01, a barra com
• 36 furos Ø 5,3 mm (1,5 a 10 mm ) ligadores ref. 0 373 02,
2
• 2 furos Ø 9 mm (35 mm ) a barras de cobre com furos
2
• 4 furos Ø 6,5 mm (2,5 a 16 mm ) roscados ref. 0 373 89,e a barra plana
2
Fixa-se diretamente aos montantes funcionais 12 x 2 ref. 0 048 19
ou em calha 2 com braceletes ref. 0 200 94
Barra de cobre sem furos 12 x 4 mm
1 0 373 02 Fornecida com ligadores de estribo (40 de 1,5
a 4 mm , 4 de 6 a 16 mm , 1 de 35 mm ) ou sobre
2
2
2
as braceletes ref. 0 200 94

Calha de cablagem Lina 25™ p. 279
Bornes Viking™ 3 p. 260
