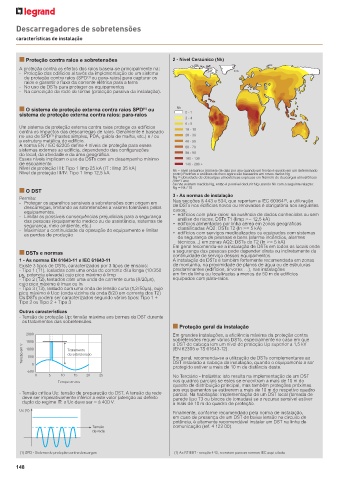

Page 150 - Catálogo Geral Legrand 2023

Descarregadores de sobretensões

características de instalação

n Proteção contra raios e sobretensões 2 - Nível Ceraúnico (Nk)
A proteção contra os efeitos dos raios baseia-se principalmente na:
- Proteção dos edifícios através da implementação de um sistema
de proteção contra raios (SPD ou para-raios) para capturar os
(1)
raios e garantir o fluxo da corrente elétrica para a terra
- No uso de DSTs para proteger os equipamentos
- Na conceição da rede de terras (proteção passiva da instalação).
(1)
n O sistema de proteção externa contra raios SPD ou Nk
sistema de proteção externa contra raios: para-raios 0 - 1
2 - 4
5 - 9
Um sistema de proteção externa contra raios protege os edifícios 10 - 19
contra os impactos das descarregas de raios. Geralmente é baseado
no uso de SPD (hastes simples, PDA, gaiola de malha, etc.) e / ou 20 - 39
(1)
a estrutura metálica do edifício. 40 - 59
A norma EN / IEC 62305 define 4 níveis de proteção para esses 60 - 79
sistemas externos ao edifício, dependendo das configurações
do local, da atividade e da área geográfica. 80 - 99
Esses níveis implicam o uso de DSTs com um desempenho mínimo 100 - 139
de escoamento 140 - 200 +
Nível de proteção I/II: Tipo 1 Iimp 25 kA (IT : Iimp 35 kA) Nk = nível ceraúnico (número de dias por ano quando um trovão é ouvido em um determinado
Nível de proteção III/IV: Tipo 1 Iimp 12,5 kA ponto) Padrões e análises de risco agora são baseados em novos dados Ng
Ng = densidade de descargas atmosféricas expressa em Número de descargas atmosféricas
/ km² / ano
Se não existem medida Ng, então é possível deduzir Ng usando Nk com a seguinte relação:
n O DST Ng = Nk / 10
3 - As normas de instalação
Permite: (1)
- Proteger os aparelhos sensíveis a sobretensões com origem em Nas secções § 443 e 534, que reportam a IEC 60364 , a utilização
descarregas, limitando as sobretensões a valores toleráveis pelos de DSTs nos edifícios novos ou renovados é obrigatória nos seguintes
equipamentos. casos:
- Limitar as possíveis consequências prejudiciais para a segurança • edifícios com pára-raios: na ausência de dados conhecidos ou sem
das pessoas (equipamento medico ou de assistência, sistemas de análise de riscos, DSTs T1 (Iimp >= 12,5 kA)
segurança, meio ambiente, etc.) • edifícios alimentados por linha aérea em zonas geográficas
- Maximizar a continuidade da operação do equipamento e limitar classificadas AQ2: DSTs T2 (In >= 5 kA)
as perdas de produção • edifícios com serviços medicalizados ou equipados com sistemas
de segurança de pessoas e bens (alarme incêndios, alarmes
técnicos...) em zonas AQ2: DSTs do T2 (In >= 5 kA)
Em geral recomenda-se a instalação de DSTs em todos os locais onde
n DSTs e normas a segurança das pessoas pode depender direta ou indiretamente da
continuidade de serviço desses equipamentos.
1 - As normas EN 61643-11 e IEC 61643-11 A instalação de DSTs é também fortemente recomendada em zonas
Existe 3 tipos de DSTs, caracterizados por 3 tipos de ensaios: de montanha, na proximidade de planos de água ou de estruturas
- Tipo 1 (T1), testados com uma onda de corrente dita longa (10/350 predominantes (edifícios, árvores …), nas instalações
µs, potencia elevada) cujo pico máximo é Iimp em fim de linha ou localizadas a menos de 50 m de edifícios
- Tipo 2 (T2), testados com uma onda de corrente curta (8/20µs), equipados com pára-raios.
cujo pico máximo é Imax ou In
- Tipo 3 (T3), testado com uma onda de tensão curta (1,2/50µs), cujo
pico máximo é Uoc (onda vizinha da onda 8/20 em corrente dos T2)
Os DSTs podem ser caracterizados segundo vários tipos: Tipo 1 +
Tipo 2 ou Tipo 2 + Tipo 3
Outras características
- Tensão de proteção Up: tensão máxima aos bornes do DST durante
os tratamentos das sobretensões.
n Proteção geral da instalação
2000 Em grandes instalações, a eficiência máxima da proteção contra
sobretensões requer vários DSTs, especialmente no caso em que
1500 o DST de cabeça tem um nível de proteção Up superior a 1,5 kV
Tensão em V 1000 Tratamento (EN 62305 e TS 61643-12).
da sobretensão
500
Em geral, recomenda-se a utilização de DSTs complementares ao
DST instalado a cabeça da instalação, quando o equipamento a ser
0
protegido estiver a mais de 10 m de distância deste.
-500
0 5 10 15 20 25 No Terciário - Indústria: isto resulta na implementação de um DST
Tempo em ms nos quadros parciais se estes se encontram a mais de 10 m do
quadro de distribuição principal, mas também proteções próximas
aos equipamentos se estiverem a mais de 10 m do respetivo quadro
- Tensão crítica Uc: tensão de preparação do DST. A tensão da rede parcial. Na habitação: Implementação de um DST local (tomada de
deve ser imperativamente inferior a este valor (atenção ao defeito parede tipo T3 ou blocos de tomadas) se o recurso sensível estiver
duplo do regime IT: o Uc deve ser > à 400 V. a mais de 10 m do quadro de proteção.
Uc (V)
Finalmente, conforme recomendado pela norma de instalação,
em caso de presença de um DST de baixa tensão no circuito de
potência, é altamente recomendável instalar um DST na linha de
Tensão comunicação (ref. 4 122 00).
de rede

(1) SPD - Sistema de proteção contra descargas (1) As RTIEBT - secção 443, reenviam para as normas IEC aqui citada
