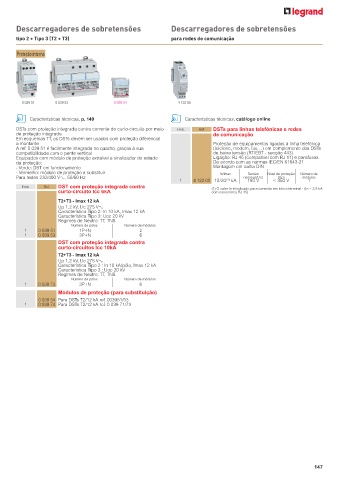

Page 149 - Catálogo Geral Legrand 2023

Descarregadores de sobretensões Descarregadores de sobretensões

tipo 2 + Tipo 3 (T2 + T3) para redes de comunicação

Proteção interna

0 039 51 0 039 53 0 039 54 4 122 00

Características técnicas, p. 149 Características técnicas, catálogo online
DSTs com proteção integrada contra corrente de curto-circuito por meio Emb. Ref. DSTs para linhas telefónicas e redes
de proteção integrada de comunicação
Em esquemas TT, os DSTs devem ser usados com proteção diferencial
a montante Proteção de equipamentos ligados à linha telefónica
A ref. 0 039 51 é facilmente integrada no quadro, graças à sua (telefone, modem, fax,...) em complemento dos DSTs
compatibilidade com o pente vertical de baixa tensão (RTIEBT - secção 443)
Equipados com módulo de proteção extraível e sinalizador do estado Ligação: RJ 45 (compatível com RJ 11) e parafusos
da proteção: De acordo com as normas IEC/EN 61643-21
- Verde: DST em funcionamento Montagem em calha DIN
- Vermelho: módulo de proteção a substituir In/Imax Tensão Nível de proteção Número de
Para redes 230/400 VA, 50/60 Hz nominal (Uc) (Up) módulos
1 4 122 00 10/20 kA 180 V < 350 V 1
(1)
Emb. Ref. DST com proteção integrada contra (1) O valor In é indicado para conexão em bloco terminal - (In = 2,5 kA
curto-circuito Icc 6kA com conectores RJ 45)
T2+T3 - Imax 12 kA
Up 1,2 kV, Uc 275 VA
Característica Tipo 2: In 10 kA, Imax 12 kA
Característica Tipo 3: Uoc 20 kV
Regimes de Neutro: TT, TNS
Número de pólos Número de módulos
1 0 039 51 1P+N 2
1 0 039 53 3P+N 6
DST com proteção integrada contra
curto-circuitos Icc 10kA
T2+T3 - Imax 12 kA
Up 1,2 kV, Uc 275 VA
Característica Tipo 2 : In 10 kA/pólo, Imax 12 kA
Característica Tipo 3 : Uoc 20 kV
Regimes de Neutro: TT, TNS
Número de pólos Número de módulos
1 0 039 73 3P+N 6
Módulos de proteção (para substituição)
0 039 54 Para DSTs T2/12 kA ref. 003951/53
1 0 039 74 Para DSTs T2/12 kA ref. 0 039 71/73

147
