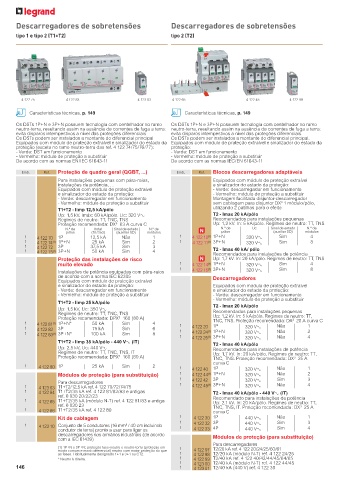

Page 148 - Catálogo Geral Legrand 2023

Descarregadores de sobretensões Descarregadores de sobretensões

tipo 1 e tipo 2 (T1+T2) tipo 2 (T2)

4 122 75 4 122 83 4 123 03 4 122 65 4 122 45 4 122 99

Características técnicas, p. 149 Características técnicas, p. 149

Os DSTs 1P+N e 3P+N possuem tecnologia com centelhador no ramo Os DSTs 1P+N e 3P+N possuem tecnologia com centelhador no ramo
neutro-terra, resultando assim na ausência de correntes de fuga a terra: neutro-terra, resultando assim na ausência de correntes de fuga a terra:
evita disparos intempestivos a nível das proteções diferenciais evita disparos intempestivos a nível das proteções diferenciais.
Os DSTs podem ser instalados a montante do diferencial principal Os DSTs podem ser instalados a montante do diferencial principal.
Equipados com módulo de proteção extraível e sinalizador do estado da Equipados com módulo de proteção extraível e sinalizador do estado da
proteção (exceto no ramo neutro-terra das ref. 4 122 74/75/76/77): proteção:
- Verde: DST em funcionamento - Verde: DST em funcionamento
- Vermelho: módulo de proteção a substituir - Vermelho: módulo de proteção a substituir
De acordo com as normas EN/IEC 61643-11 De acordo com as normas IEC/EN 61643-11
Emb. Ref. Proteção de quadro geral (QGBT, ...) Emb. Ref. Blocos descarregadores adaptáveis
Para instalações pequenas com pára-raios, Equipados com módulo de proteção extraível
instalações de potência, … e sinalizador do estado da proteção:
Equipados com módulo de proteção extraível - Verde: descarregador em funcionamento
e sinalizador do estado da proteção: - Vermelho: módulo de proteção a substituir
- Verde: descarregador em funcionamento Montagem facilitada disjuntor-descarregador
- Vermelho: módulo de proteção a substituir sem cablagem para disjuntor DX 1 módulo/pólo,
3
T1+T2 - Iimp 12,5 kA/pólo utilizando 2 patilhas para o efeito
Up: 1,5 kV. Imáx: 60 kA/pólo. Uc: 320 VA T2 - Imax 20 kA/pólo
Regimes de neutro: TT, TNC, TNS Recomendados para instalações pequenas
Proteção recomendada: DX 63 A curva C Up: 1,2 kV. In: 5 kA/pólo. Regimes de neutro: TT, TNS
3
N.º de Itotal Sinal de estado N.º de N.º de Uc Sinal de estado N.º de
pólos (10/350) (auxiliar SD) módulos pólos (auxiliar SD) módulos
1 4 122 70 1P 12,5 kA Não 1 1 4 122 10 (1) 1P+N 320 VA Sim 4
1 4 122 74 (1) 1P+N 25 kA Sim 2 1 4 122 11 (1) 3P+N 320 VA Sim 8
1 4 122 72 3P 37,5 kA Sim 3
1 4 122 75 (1) 3P+N 50 kA Sim 4 T2 - Imax 40 kA/ pólo
Recomendados para instalações de potência
Proteção das instalações de risco Up: 1,7 kV. In: 20 kA/pólo. Regimes de neutro: TT, TNS
muito elevado 1 4 122 14 (1) 1P+N 320 VA Sim 4
1 4 122 15 (1) 3P+N 320 VA Sim 8
Instalações de potência equipadas com pára-raios
de acordo com a norma IEC 62305 Descarregadores
Equipados com módulo de proteção extraível
e sinalizador do estado da proteção: Equipados com módulo de proteção extraível
- Verde: descarregador em funcionamento e sinalizador do estado da proteção:
- Vermelho: módulo de proteção a substituir - Verde: descarregador em funcionamento
- Vermelho: módulo de proteção a substituir
T1+T2 - Iimp 25 kA/pólo
Up: 1,5 kV, Uc: 350 VA T2 - Imax 20 kA/pólo
Regimes de neutro: TT, TNC, TNS Recomendados para instalações pequenas
Proteção recomendada: DPX 160 (80 A) Up: 1,2 kV. In: 5 kA/pólo. Regimes de neutro: TT,
3
3
1 4 122 81 (1) 1P+N* 50 kA Sim 4 1 TNC, TNS. Proteção recomendada: DX 20 A curva C
1 4 122 82 3P 75 kA Sim 6 4 122 20 1P 320 VA Não 1
1 4 122 83 (1) 3P+N* 100 kA Sim 8 1 1 4 122 24 (1) 1P+N 320 VA Não 2
4
(1) 3P+N
Não
320 VA
T1+T2 - Iimp 35 kA/pólo - 440 VA (IT) 4 122 25 T2 - Imax 40 kA/pólo
Up: 2,5 kV, Uc: 440 VA Recomendados para instalações de potência
Regimes de neutro: TT, TNC, TNS, IT Up: 1,7 kV. In: 20 kA/pólo. Regimes de neutro: TT,
Proteção recomendada: DPX 160 (80 A) TNC, TNS. Proteção recomendada: DX 25 A
3
3
curva C
1 4 122 80 1P 25 kA Sim 2 1 4 122 40 1P 320 VA Não 1
Módulos de proteção (para substituição) 1 4 122 44 (1) 1P+N 320 VA Não 2
1 4 122 42 3P 320 VA Sim 3
Para descarregadores (1) 3P+N
1 4 123 03 T1+T2/12,5 kA ref. 4 122 70/72/74/75 1 4 122 45 320 VA Não 4
1 4 122 84 T1+T2/35 kA ref. 4 122 81/82/83 e antigas T2 - Imax 40 kA/pólo - 440 VA (IT)
ref. 0 030 20/22/23 Recomendado para instalações de potência
1 4 122 85 T1+T2/35 kA (módulo N-T) ref. 4 122 81/83 e antiga Up: 2,1 kV. In: 20 kA/pólo. Regimes de neutro: TT,
ref. 0 030 23 TNC, TNS, IT. Proteção recomendada: DX 25 A
3
1 4 122 86 T1+T2/35 kA ref. 4 122 80 curva C
Kit de cablagem 1 4 122 30 1P 440 VA Não 1
1 4 122 32 3P 440 VA Sim 3
1 4 123 10 Conjunto de 5 condutores (16 mm² / 40 cm incluindo 1
condutor de terra) pronto a usar para ligar os 4 122 33 4P 440 VA Sim 4
descarregadores nos armários industriais (de acordo Módulos de proteção (para substituição)
com a IEC 61439)
Para descarregadores
(1) 1P+N e 3P+N: proteção fase-neutro e neutro-terra (proteção em 1
modo comum e modo diferencial) neutro com maior proteção do que 4 122 97 T2/20 kA ref. 4 122 20/24/25/60/61
as fases. Habitualmente designado 1+1 e 3+1 ou CT2. 1 4 122 98 T2/20 kA (módulo N-T) ref. 4 122 24/25
* Neutro à direita. 1 4 122 99 T2/40 kA ref. 4 122 40/42/44/45/64/65
1 4 123 00 T2/40 kA (módulo N-T) ref. 4 122 44/45
146 1 4 123 01 T2/40 kA (440 V) ref. 4 122 30
