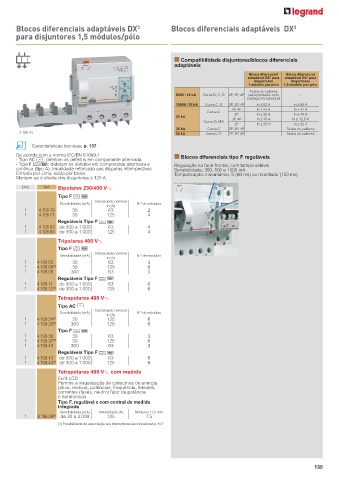

Blocos diferenciais adaptáveis DX Blocos diferenciais adaptáveis DX
3
3
para disjuntores 1,5 módulos/pólo

n Compatibilidade disjuntores/blocos diferenciais
adaptáveis
Bloco diferencial Bloco diferencial
adaptável DX 3 para adaptável DX 3 para
disjuntores disjuntores
1 módulo por pólo 1,5 módulo por pólo
Todos os calibres
6000 / 10 kA Curva B, C, D 2P, 3P, 4P para produtos com -
cablagem tradicional
10000 / 16 kA Curva C, D 2P, 3P, 4P In ≤ 63 A In ≥ 80 A
3P, 4P In ≤ 25 A In ≥ 32 A
Curva C 2P In ≤ 32 A In ≥ 40 A
25 kA 3P, 4P In ≤ 10 A In ≥ 12,5 A
Curva D, MA
2P In ≤ 25 A In ≥ 32 A
36 kA Curva C 2P, 3P, 4P Todos os calibres
4 106 44 50 kA Curva C, D 2P, 3P, 4P Todos os calibres
Características técnicas, p. 137
De acordo com a norma IEC/EN 61009-1 n Blocos diferenciais tipo F reguláveis
- Tipo AC ?: detetam os defeitos em componente alternada
- Tipo F M : detetam os defeitos em componente alternada e Regulação na face frontal, com tampa selável
contínua (tipo A). Imunidade reforçada aos disparos intempestivos Sensibilidade: 300, 500 e 1000 mA
Entrada por cima, saída por baixo Temporização: instantâneo, S (60 ms) ou retardado (150 ms)
Montam-se à direita dos disjuntores ≤ 125 A

Emb. Ref. Bipolares 230/400 VA
Tipo F M
Intensidade nominal
Sensibilidade (mA) N.º de módulos
In (A)
1 4 105 76 30 63 2
1 4 105 77 30 125 4
Reguláveis Tipo F M
1 4 105 83 de 300 a 1 000 63 4
1 4 105 84 de 300 a 1 000 125 4
Tripolares 400 VA
Tipo F M
Intensidade nominal
Sensibilidade (mA) N.º de módulos
In (A)
1 4 106 05 30 63 3
1 4 106 06 (1) 30 125 6
1 4 106 08 300 63 3
Reguláveis Tipo F M
1 4 106 11 de 300 a 1 000 63 6
1 4 106 12 (1) de 300 a 1 000 125 6
Tetrapolares 400 VA
Tipo AC ?
Intensidade nominal
Sensibilidade (mA) N.º de módulos
In (A)
1 4 106 24 (1) 30 125 6
1 4 106 28 (1) 300 125 6
Tipo F M
1 4 106 36 30 63 3
1 4 106 37 (1) 30 125 6
1 4 106 40 300 63 3
Reguláveis Tipo F M
1 4 106 43 de 300 a 1 000 63 6
1 4 106 44 (1) de 300 a 1 000 125 6
Tetrapolares 400 VA com medida
Ecrã LCD
Permite a visualização de consumos de energia
(ativa, reativa), potências, frequência, tensões,
correntes (fases, neutro) fator de potência
e harmónicas
Tipo F, regulável e com central de medida
integrada
Sensibilidade (mA) Intensidade (A) Módulos 17,5 mm
1 4 106 59 (1) de 30 a 3 000 125 7,5
(1) Possibilidade de associação aos interruptores-seccionadores p. 102
