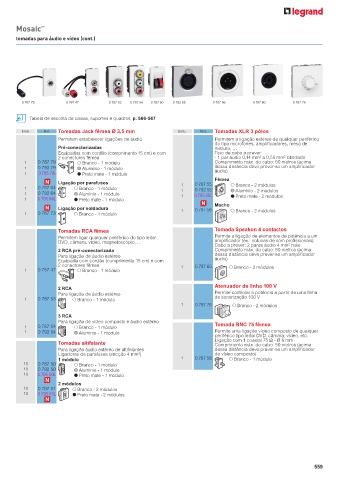

Page 561 - Catálogo Geral Legrand 2024

Mosaic TM

tomadas para áudio e vídeo (cont.)

0 787 79 0 787 47 0 787 53 0 787 54 0 787 50 0 792 55 0 787 56 0 787 60 0 787 76

Tabela de escolha de caixas, suportes e quadros, p. 566-567

Emb. Ref. Tomadas Jack fêmea Ø 3,5 mm Emb. Ref. Tomadas XLR 3 pólos
Permitem estabelecer ligações de áudio Permitem a ligação estéreo de qualquer periférico
do tipo microfones, amplificadores, mesa de
Pré-conectorizadas mistura, …
Equipadas com cordão (comprimento 15 cm) e com Tipo de cabo a prever:
2
2 conectores fêmea - 1 par áudio 0,14 mm a 0,50 mm blindado
2
1 0 787 79 Branco - 1 módulo Comprimento máx. do cabo: 50 metros (acima
1 0 793 79 Alumínio - 1 módulo dessa distância deve prever-se um amplificador
áudio)
1 0 795 79L Preto mate - 1 módulo
Fêmea
Ligação por parafusos 1 0 787 55 Branco - 2 módulos
1 0 787 64 Branco - 1 módulo 1 0 792 55 2 PUSH 3 1 Alumínio - 2 módulos
1 0 792 64 Alumínio - 1 módulo 1 0 795 55L Preto mate - 2 módulos
1 0 795 64L Preto mate - 1 módulo
Macho
Ligação por soldadura 1 0 787 56 Branco - 2 módulos
1 0 787 73 Branco - 1 módulo
Tomadas RCA fêmea Tomada Speakon 4 contactos
Permitem ligar qualquer periférico do tipo leitor Permite a ligação de elementos de potência a um
DVD, câmara, vídeo, magnetoscópio, … amplificador (ex.: colunas de som profissionais)
Cabo a prever: 2 pares áudio 4 mm máx.
2
2 RCA pré-conectorizada Comprimento máx. do cabo: 50 metros (acima
Para ligação de áudio estéreo dessa distância deve prever-se um amplificador
áudio)
Equipada com cordão (comprimento 15 cm) e com
2 conectores fêmea 1 0 787 60 Branco - 2 módulos
1 0 787 47 Branco - 1 módulo
Atenuador de linha 100 V
2 RCA
Para ligação de áudio estéreo Permite controlar a potência a partir de uma linha
1 0 787 53 Branco - 1 módulo de sonorização 100 V
1 0 787 76 Branco - 2 módulos

3 RCA
Para ligação de vídeo composto e áudio estéreo
1 0 787 54 Branco - 1 módulo Tomada BNC 75 fêmea
1 0 792 54 Alumínio - 1 módulo Permite uma ligação vídeo composto de qualquer
periférico tipo leitor DVD, câmara, vídeo, etc.
Ligação com 1 coaxial 75 Ω - Ø 6 mm
Tomadas altifalante Comprimento máx. do cabo: 50 metros (acima
Para ligação áudio estéreo de altifalantes dessa distância deve prever-se um amplificador
Ligadores de parafusos (secção 4 mm ) de vídeo composto)
2
1 módulo 1 0 787 58 Branco - 1 módulo
10 0 787 50 Branco - 1 módulo
10 0 792 50 Alumínio - 1 módulo
10 0 795 50L Preto mate - 1 módulo
2 módulos
10 0 787 51 Branco - 2 módulos
10 0 795 51L Preto mate - 2 módulos

559
