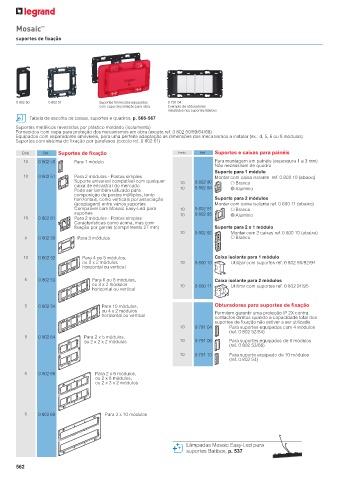

Page 564 - Catálogo Geral Legrand 2024

Mosaic TM

suportes de fixação

0 802 50 0 802 51 Suportes fornecidos equipados 0 791 04
com capa de proteção para obra Exemplo de obturadores
instalados nos suportes Batibox
Tabela de escolha de caixas, suportes e quadros, p. 566-567
Suportes metálicos revestidos por plástico moldado (isolamento)
Fornecidos com capa para proteção dos mecanismos em obra (exceto ref. 0 802 50/59/64/68)
Equipados com separadores amovíveis, para uma perfeita adaptação às dimensões dos mecanismos a instalar (ex.: 4, 5, 6 ou 8 módulos)
Suportes com sistema de fixação por parafusos (exceto ref. 0 802 61)

Emb. Ref. Suportes de fixação Emb. Ref. Suportes e caixas para painéis
10 0 802 50 Para 1 módulo Para montagem em painéis (espessura 1 a 3 mm)
Não necessitam de quadro
Suporte para 1 módulo
10 0 802 51 Para 2 módulos - Postos simples Montar com caixa isolante ref. 0 800 10 (abaixo)
Suporte universal compatível com qualquer 10 0 802 90 Branco
caixa de encastrar do mercado 0 802 94
Pode ser também utilizado para 10 Alumínio
composição de postos múltiplos, tanto
horizontais, como verticais por associação Suporte para 2 módulos
(acoplagem) entre vários suportes Montar com caixa isolante ref. 0 800 11 (abaixo)
Compatível com Mosaic Easy-Led para 10 0 802 91 Branco
suportes 10 0 802 95 Alumínio
10 0 802 61 Para 2 módulos - Postos simples
Características como acima, mas com
fixação por garras (comprimento 27 mm) Suporte para 2 x 1 módulo
10 0 802 92 Montar com 2 caixas ref. 0 800 10 (abaixo)
5 0 802 59 Para 3 módulos Branco

10 0 802 52 Para 4 ou 5 módulos, Caixa isolante para 1 módulo
ou 2 x 2 módulos 10 0 800 10 Utilizar com suportes ref. 0 802 90/92/94
horizontal ou vertical

5 0 802 53 Para 6 ou 8 módulos, Caixa isolante para 2 módulos
ou 3 x 2 módulos 10 0 800 11 Utilizar com suportes ref. 0 802 91/95
horizontal ou vertical

5 0 802 54 Para 10 módulos, Obturadores para suportes de fixação
ou 4 x 2 módulos Permitem garantir uma proteção IP 2X contra
horizontal ou vertical contactos diretos quando a capacidade total dos
suportes de fixação não estiver a ser utilizada
10 0 791 04 Para suportes equipados com 4 módulos
(ref. 0 802 52/64)
5 0 802 64 Para 2 x 5 módulos,
ou 2 x 2 x 2 módulos 10 0 791 06 Para suportes equipados de 6 módulos
(ref. 0 802 53/66)
10 0 791 10 Para suporte equipado de 10 módulos
(ref. 0 802 54)

5 0 802 66 Para 2 x 6 módulos,
ou 2 x 8 módulos,
ou 2 x 3 x 2 módulos

5 0 802 68 Para 2 x 10 módulos

Lâmpadas Mosaic Easy-Led para
suportes Batibox, p. 537
