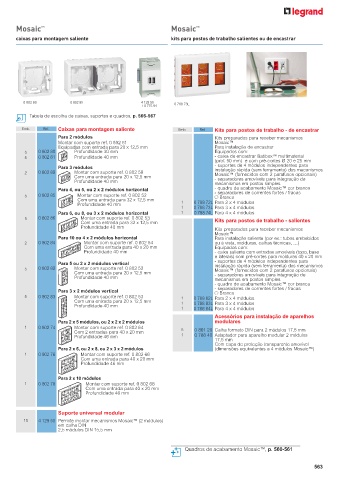

Page 565 - Catálogo Geral Legrand 2024

Mosaic TM Mosaic TM

caixas para montagem saliente kits para postos de trabalho salientes ou de encastrar

0 802 80 0 802 85 4 129 50 0 788 73L
+ 0 775 94
Tabela de escolha de caixas, suportes e quadros, p. 566-567

Emb. Ref. Caixas para montagem saliente Emb. Ref. Kits para postos de trabalho - de encastrar
Para 2 módulos Kits preparados para receber mecanismos
Montar com suporte ref. 0 802 51 Mosaic™
Equipadas com entrada para 20 x 12,5 mm Para instalação de encastrar
5 0 802 80 Profundidade 30 mm Equipados com:
5 0 802 81 Profundidade 40 mm - caixa de encastrar Batibox™ multimaterial
(prof. 50 mm) e com pré-cortes Ø 20 e 25 mm
- suportes de 4 módulos independentes para
Para 3 módulos instalação rápida (sem ferramenta) dos mecanismos
2 0 802 89 Montar com suporte ref. 0 802 59 Mosaic™ (fornecidos com 2 parafusos opcionais)
Com uma entrada para 20 x 12,5 mm - separadores amovíveis para integração de
Profundidade 40 mm mecanismos em postos simples
Para 4, ou 5, ou 2 x 2 módulos horizontal - quadro de acabamento Mosaic™ cor branco
- separadores de correntes fortes / fracas
5 0 802 85 Montar com suporte ref. 0 802 52 Branco
Com uma entrada para 32 x 12,5 mm 1 0 788 72L Para 2 x 4 módulos
Profundidade 40 mm
1 0 788 73L Para 3 x 4 módulos
Para 6, ou 8, ou 3 x 2 módulos horizontal 1 0 788 74L Para 4 x 4 módulos
5 0 802 86 Montar com suporte ref. 0 802 53 Kits para postos de trabalho - salientes
Com uma entrada para 32 x 12,5 mm
Profundidade 40 mm Kits preparados para receber mecanismos
Mosaic™
Para 10 ou 4 x 2 módulos horizontal Para instalação saliente (por ex.: tubos embebidos
2 0 802 84 Montar com suporte ref. 0 802 54 ou à vista, molduras, calhas técnicas, …)
Com uma entrada para 40 x 20 mm Equipados com:
Profundidade 40 mm - caixa saliente com entradas amovíveis (topo, base
e laterais) com pré-cortes para molduras 40 x 20 mm
Para 5 ou 2 x 2 módulos vertical - suportes de 4 módulos independentes para
instalação rápida (sem ferramenta) dos mecanismos
5 0 802 82 Montar com suporte ref. 0 802 52 Mosaic™ (fornecidos com 2 parafusos opcionais)
Com uma entrada para 20 x 12,5 mm - separadores amovíveis para integração de
Profundidade 40 mm mecanismos em postos simples
- quadro de acabamento Mosaic™ cor branco
Para 3 x 2 módulos vertical - separadores de correntes fortes / fracas
Branco
5 0 802 83 Montar com suporte ref. 0 802 53 1 0 788 82L Para 2 x 4 módulos
Com uma entrada para 20 x 12,5 mm 1 0 788 83L Para 3 x 4 módulos
Profundidade 40 mm
1 0 788 84L Para 4 x 4 módulos
Acessórios para instalação de aparelhos
Para 2 x 5 módulos, ou 2 x 2 x 2 módulos modulares
1 0 802 74 Montar com suporte ref. 0 802 64
Com 2 entradas para 40 x 20 mm 5 0 801 29 Calha formato DIN para 2 módulos 17,5 mm
Profundidade 46 mm 1 0 788 40 Adaptador para aparelho modular 2 módulos
17,5 mm
Com capa de proteção transparente amovível
Para 2 x 6, ou 2 x 8, ou 2 x 3 x 2 módulos (dimensões equivalentes a 4 módulos Mosaic™)
1 0 802 76 Montar com suporte ref. 0 802 66
Com uma entrada para 40 x 20 mm
Profundidade 46 mm

Para 2 x 10 módulos
1 0 802 78 Montar com suporte ref. 0 802 68
Com uma entrada para 40 x 20 mm
Profundidade 46 mm

Suporte universal modular
10 4 129 50 Permite montar mecanismos Mosaic™ (2 módulos)
em calha DIN
2,5 módulos DIN 15,5 mm

Quadros de acabamento Mosaic™, p. 560-561

563
