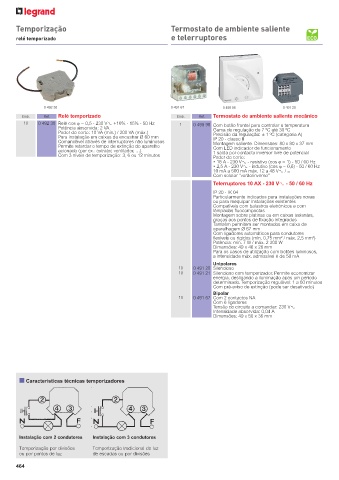

Page 466 - Catálogo Geral Legrand 2024

Temporização Termostato de ambiente saliente

relé temporizado e telerruptores

0 492 30 0 491 67 0 498 98 0 491 20
Emb. Ref. Relé temporizado Emb. Ref. Termostato de ambiente saliente mecânico
10 0 492 30 Relé cos ϕ = 0,5 - 230 VA +10% - 15% - 50 Hz 1 0 498 98 Com botão frontal para controlar a temperatura
Potência absorvida: 2 VA Gama de regulação de 7 ºC até 30 ºC
Poder de corte: 10 VA (mín.) / 200 VA (máx.) Precisão da regulação: ± 1 ºC (categoria A)
Para instalação em caixas de encastrar Ø 60 mm IP 20 - classe II
Comandável através de interruptores não luminosos Montagem saliente. Dimensões: 80 x 80 x 37 mm
Permite retardar o tempo de extinção do aparelho Com LED indicador de funcionamento
acionado (por ex.: extrator, ventilador, …) 1 saída por contacto inversor livre de potencial
Com 3 níveis de temporização: 3, 6 ou 12 minutos Poder de corte:
• 16 A - 230 VA - resistivo (cos ϕ = 1) - 50 / 60 Hz
• 2,5 A - 230 VA - indutivo (cos ϕ = 0,6) - 50 / 60 Hz
10 mA a 500 mA máx. 12 a 48 VA / =
Com seletor “verão/inverno”
Telerruptores 10 AX - 230 V± - 50 / 60 Hz
IP 20 - IK 04
Particularmente indicados para instalações novas
ou para reequipar instalações existentes
Compatíveis com balastros eletrónicos e com
lâmpadas fluocompactas
Montagem sobre platinas ou em caixas isolantes,
graças aos pontos de fixação integrados
Também permitem ser montados em caixa de
aparelhagem Ø 67 mm
Com ligadores automáticos para condutores
flexíveis ou rígidos (mín. 0,75 mm / máx. 2,5 mm )
2
2
Potência: mín. 7 W / máx. 2 300 W
Dimensões: 49 x 46 x 26 mm
Para os casos de utilização com botões luminosos,
a intensidade máx. admissível é de 50 mA
Unipolares
10 0 491 20 Silencioso
10 0 491 21 Silencioso com temporizador. Permite economizar
energia, desligando a iluminação após um período
determinado. Temporização regulável: 1 a 60 minutos
Com pré-aviso de extinção (pode ser desativado)
Bipolar
10 0 491 67 Com 2 contactos NA
Com 6 ligadores
Tensão do circuito a comandar: 230 VA
Intensidade absorvida: 0,04 A
Dimensões: 49 x 50 x 36 mm

n Características técnicas temporizadores

Instalação com 2 condutores Instalação com 3 condutores

Temporização por divisões Temporização tradicional de luz
ou por pontos de luz de escadas ou por divisões

464
