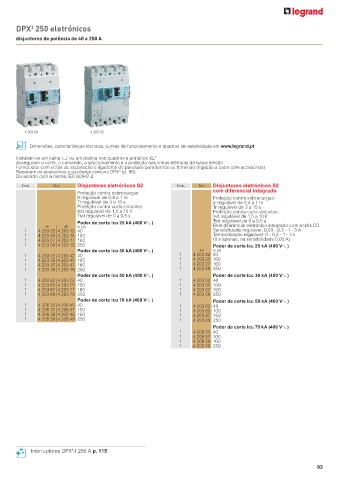

DPX 250 eletrónicos
3
disjuntores de potência de 40 a 250 A

4 203 69 4 203 25

Dimensões, características técnicas, curvas de funcionamento e quadros de seletividade em www.legrand.pt

Instalam-se em calha 3 ou em platina nos quadros e armários XL 3
Asseguram o corte, o comando, o seccionamento e a proteção das linhas elétricas de baixa tensão
Fornecidos com ecrãs de separação e ligadores de parafuso para barras ou terminais (ligação a cabo com acessórios)
3
Recebem os acessórios e auxiliares comuns DPX (p. 96)
De acordo com a norma IEC 60947-2
Emb. Ref. Disjuntores eletrónicos S2 Emb. Ref. Disjuntores eletrónicos S2
com diferencial integrado
Proteção contra sobrecargas:
Ir regulável de 0,4 a 1 In Proteção contra sobrecargas:
Tr regulável de 3 a 15 s Ir regulável de 0,4 a 1 In
Proteção contra curto-circuitos: Tr regulável de 3 a 15 s
Isd regulável de 1,5 a 10 Ir Proteção contra curto-circuitos:
Tsd regulável de 0 a 0,5 s Isd regulável de 1,5 a 10 Ir
Poder de corte Icu 25 kA (400 V±) Tsd regulável de 0 a 0,5 s
3P 4P In (A) Relé diferencial eletrónico integrado com ecrã LCD
1 4 203 02 4 203 12 40 Sensibilidade regulável: 0,03 - 0,3 - 1 - 3 A
1 4 203 05 4 203 15 100 Temporização regulável: 0 - 0,3 - 1 - 3 s
1 4 203 07 4 203 17 160 (0 s apenas, na sensibilidade 0,03 A)
1 4 203 09 4 203 19 250 Poder de corte Icu 25 kA (400 V±)
Poder de corte Icu 36 kA (400 V±) 4P In (A)
1 4 203 32 4 203 42 40 1 4 203 22 40
1 4 203 35 4 203 45 100 1 4 203 25 100
1 4 203 37 4 203 47 160 1 4 203 27 160
1 4 203 39 4 203 49 250 1 4 203 29 250
Poder de corte Icu 50 kA (400 V±) Poder de corte Icu 36 kA (400 V±)
1 4 203 62 4 203 72 40 1 4 203 52 40
1 4 203 65 4 203 75 100 1 4 203 55 100
1 4 203 67 4 203 77 160 1 4 203 57 160
1 4 203 69 4 203 79 250 1 4 203 59 250
Poder de corte Icu 70 kA (400 V±) Poder de corte Icu 50 kA (400 V±)
1 4 206 35 4 206 45 40 1 4 203 82 40
1 4 206 37 4 206 47 100 1 4 203 85 100
1 4 206 38 4 206 48 160 1 4 203 87 160
1 4 206 39 4 206 49 250 1 4 203 89 250
Poder de corte Icu 70 kA (400 V±)
1 4 206 55 40
1 4 206 57 100
1 4 206 58 160
1 4 206 59 250

Interruptores DPX -I 250 A p. 115
