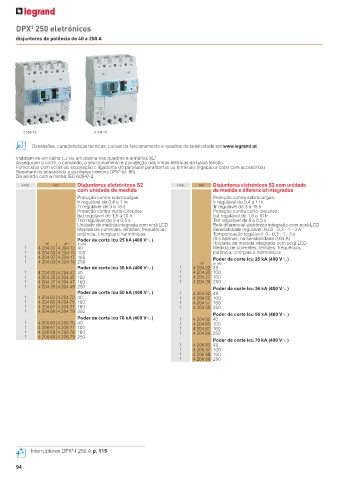

DPX 250 eletrónicos
3
disjuntores de potência de 40 a 250 A

4 206 79 4 204 25
Dimensões, características técnicas, curvas de funcionamento e quadros de seletividade em www.legrand.pt

Instalam-se em calha 3 ou em platina nos quadros e armários XL 3
Asseguram o corte, o comando, o seccionamento e a proteção das linhas elétricas de baixa tensão
Fornecidos com ecrãs de separação e ligadores de parafuso para barras ou terminais (ligação a cabo com acessórios)
3
Recebem os acessórios e auxiliares comuns DPX (p. 96)
De acordo com a norma IEC 60947-2
Emb. Ref. Disjuntores eletrónicos S2 Emb. Ref. Disjuntores eletrónicos S2 com unidade
com unidade de medida de medida e diferencial integrados
Proteção contra sobrecargas: Proteção contra sobrecargas:
Ir regulável de 0,4 a 1 In Ir regulável de 0,4 a 1 In
Tr regulável de 3 a 15 s Tr regulável de 3 a 15 s
Proteção contra curto-circuitos: Proteção contra curto-circuitos:
Isd regulável de 1,5 a 10 Ir Isd regulável de 1,5 a 10 Ir
Tsd regulável de 0 a 0,5 s Tsd regulável de 0 a 0,5 s
Unidade de medida integrada com ecrã LCD Relé diferencial eletrónico integrado com ecrã LCD
Medida de correntes, tensões, frequência, Sensibilidade regulável: 0,03 - 0,3 - 1 - 3 A
potência, energias e harmónicas Temporização regulável: 0 - 0,3 - 1 - 3 s
Poder de corte Icu 25 kA (400 V±) (0 s apenas, na sensibilidade 0,03 A)
3P 4P In (A) Unidade de medida integrada com ecrã LCD
1 4 204 02 4 204 12 40 Medida de correntes, tensões, frequência,
1 4 204 05 4 204 15 100 potência, energias e harmónicas
1 4 204 07 4 204 17 160 Poder de corte Icu 25 kA (400 V±)
1 4 204 09 4 204 19 250 4P In (A)
Poder de corte Icu 36 kA (400 V±) 1 4 204 22 40
1 4 204 32 4 204 42 40 1 4 204 25 100
1 4 204 35 4 204 45 100 1 4 204 27 160
1 4 204 37 4 204 47 160 1 4 204 29 250
1 4 204 39 4 204 49 250 Poder de corte Icu 36 kA (400 V±)
Poder de corte Icu 50 kA (400 V±) 1 4 204 52 40
1 4 204 62 4 204 72 40 1 4 204 55 100
1 4 204 65 4 204 75 100 1 4 204 57 160
1 4 204 67 4 204 77 160 1 4 204 59 250
1 4 204 69 4 204 79 250 Poder de corte Icu 50 kA (400 V±)
Poder de corte Icu 70 kA (400 V±) 1 4 204 82 40
1 4 206 65 4 206 75 40 1 4 204 85 100
1 4 206 67 4 206 77 100 1 4 204 87 160
1 4 206 68 4 206 78 160 1 4 204 89 250
1 4 206 69 4 206 79 250
Poder de corte Icu 70 kA (400 V±)
1 4 206 85 40
1 4 206 87 100
1 4 206 88 160
1 4 206 89 250

Interruptores DPX -I 250 A p. 115
