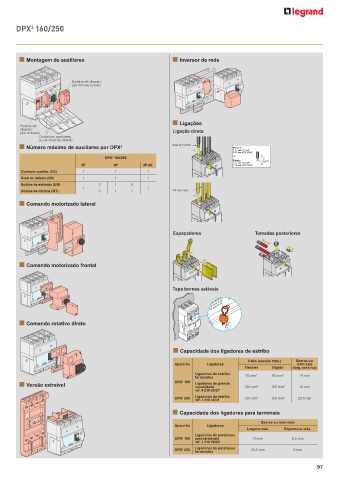

Page 99 - Catálogo Geral Legrand 2023

DPX 160/250
3

n Montagem de auxiliares n Inversor de rede

Bobina de disparo
por mínima tensão

n Ligações
Bobina de
disparo Ligação direta
por emissão
Contactos auxiliares
ou de sinal de defeito
n Número máximo de auxiliares por DPX 3 máx ø14 mm Flexível
1,5 70 mm²
#16 #2/0 AWG
DPX 3 160/250 ou 12
Rígido (0,47")
1,5 95 mm²
3P 4P 4P dif. #16 #4/0 AWG
Contacto auxiliar (CA) 1 1 1
Sinal de defeito (SD) 1 1 1
Bobina de emissão (EM) 2 1 0
1 1
Bobina de mínima (MT) 0 1 1 14 mm máx

n Comando motorizado lateral

Espaçadores Tomadas posteriores

n Comando motorizado frontal

Tapa bornes seláveis

n Comando rotativo direto

n Capacidade dos ligadores de estribo

Cabo (secção máx.) Barras ou
Aparelho Ligadores terminais
Flexível Rígido (larg. máxima)
Ligadores de estribo 70 mm 2 95 mm 2 14 mm
fornecidos
DPX 3 160 Ligadores de grande
n Versão extraível capacidade 120 mm 2 150 mm 2 18 mm
ref. 4 210 26/27
Ligadores de estribo
DPX 3 250 120 mm 2 150 mm 2 28,5 mm
ref. 4 210 30/31
n Capacidade dos ligadores para terminais
Barras ou terminais
Aparelho Ligadores
Largura máx. Espessura máx.
Ligadores de parafusos
DPX 3 160 para terminais 19 mm 6,5 mm
ref. 4 210 28/29
DPX 3 250 Ligadores de parafusos 28,5 mm 8 mm
fornecidos

97
