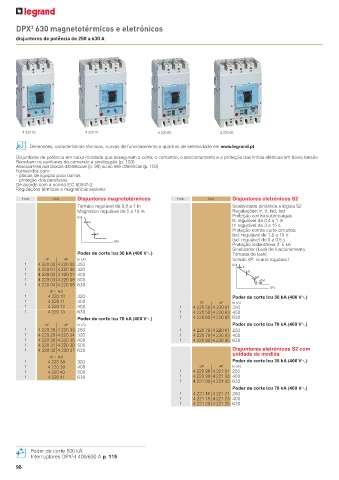

Page 100 - Catálogo Geral Legrand 2023

DPX 630 magnetotérmicos e eletrónicos
3
disjuntores de potência de 250 a 630 A

4 220 02 4 220 07 4 220 60 4 220 65

Dimensões, características técnicas, curvas de funcionamento e quadros de seletividade em www.legrand.pt
Disjuntores de potência em caixa moldada que asseguram o corte, o comando, o seccionamento e a proteção das linhas elétricas em baixa tensão
Recebem os auxiliares de comando e sinalização (p. 103)
Associam-se aos blocos diferenciais (p. 99) ou ao relé diferencial (p. 103)
Fornecidos com:
- placas de ligação para barras
- proteção dos parafusos
De acordo com a norma IEC 60947-2
Regulações térmicas e magnéticas seláveis
Emb. Ref. Disjuntores magnetotérmicos Emb. Ref. Disjuntores eletrónicos S2
Térmico regulável de 0,8 a 1 In Seletividade dinâmica e lógica S2
Magnético regulável de 5 a 10 In Regulações: Ir, tr, Isd, tsd
Proteção contra sobrecargas
t(s)
Ir Ir: regulável de 0,4 a 1 In
tr: regulável de 3 a 15 s
Proteção contra curto-circuitos:
Ii Isd: regulável de 1,5 a 10 Ir
tsd: regulável de 0 a 0,5 s
I(A)
Proteção instantânea If: 5 kA
Sinalizador (Led) de funcionamento
Poder de corte Icu 36 kA (400 VA) Tomada de teste
3P 4P In (A) Versão 4P: neutro regulável
1 4 220 00 4 220 05 250 t(s)
1 4 220 01 4 220 06 320 Ir Tr
1 4 220 02 4 220 07 400
1 4 220 03 4 220 08 500 Isd Tsd
1 4 220 04 4 220 09 630 I 2 t
I(A)
3P + N/2
1 4 220 10 320 Poder de corte Icu 36 kA (400 VA)
1 4 220 11 400 3P 4P In (A)
1 4 220 12 500 1 4 220 56 4 220 61 250
1 4 220 13 630 1 4 220 58 4 220 63 400
Poder de corte Icu 70 kA (400 VA) 1 4 220 60 4 220 65 630
3P 4P In (A) Poder de corte Icu 70 kA (400 VA)
1 4 220 28 4 220 33 250 1 4 220 76 4 220 81 250
1 4 220 29 4 220 34 320 1 4 220 78 4 220 83 400
1 4 220 30 4 220 35 400 1 4 220 80 4 220 85 630
1 4 220 31 4 220 36 500
1 4 220 32 4 220 37 630 Disjuntores eletrónicos S2 com
unidade de medida
3P + N/2
1 4 220 38 320 Poder de corte Icu 36 kA (400 VA)
1 4 220 39 400 3P 4P In (A)
1 4 220 40 500 1 4 220 96 4 221 01 250
1 4 220 41 630 1 4 220 98 4 221 03 400
1 4 221 00 4 221 05 630
Poder de corte Icu 70 kA (400 VA)
1 4 221 16 4 221 21 250
1 4 221 18 4 221 23 400
1 4 221 20 4 221 25 630

Poder de corte 100 kA
Interruptores DPX -I 400/630 A p. 115
