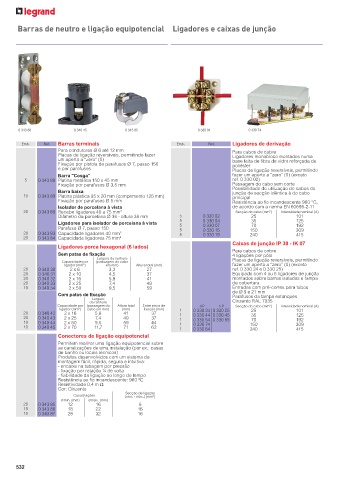

Barras de neutro e ligação equipotencial Ligadores e caixas de junção

0 343 88 0 340 45 0 343 85 0 330 04 0 330 74

Emb. Ref. Barras terminais Emb. Ref. Ligadores de derivação
Para condutores Ø 6 até 12 mm Para cabos de cobre
Placas de ligação reversíveis, permitindo fazer Ligadores monobloco montados numa
um aperto a “zero” (0) base feita de fibra de vidro reforçada de
Fixação por pistola de parafusos Ø 7, passo 150 poliéster
e por parafusos Placas de ligação reversíveis, permitindo
Barra "Cosga" fazer um aperto a “zero” (0) (exceto
5 0 343 88 Platina metálica 150 x 45 mm ref. 0 330 02)
Fixação por parafusos Ø 3,5 mm Passagem do cabo sem corte
Barra baixa Possibilidade de utilização de cabos de
junção de secção idêntica à do cabo
10 0 343 89 Platina plástica 95 x 20 mm (comprimento 125 mm) principal
Fixação por parafusos Ø 5 mm Resistência ao fio incandescente 960 °C,
Isolador de porcelana à vista de acordo com a norma EN 60695-2-11
20 0 343 80 Recebe ligadores 40 a 75 mm² Secção do cabo (mm²) Intensidade nominal (A)
Diâmetro da porcelana Ø 36 - altura 38 mm 5 0 330 02 25 101
Ligadores para isolador de porcelana à vista 5 5 0 330 04 35 125
70
Parafuso Ø 7, passo 150 5 0 330 07 150 192
309
0 330 15
20 0 343 83 Capacidade ligadores 40 mm² 5 0 330 19 240 415
20 0 343 84 Capacidade ligadores 75 mm²
Caixas de junção IP 30 - IK 07
Ligadores porca hexagonal (6 lados)
Sem patas de fixação Para cabos de cobre
4 ligações por pólo
Largura da ranhura
Capacidade por (passagem do cabo Placas de ligação reversíveis, permitindo
ligador (mm²) em mm) Altura total (mm) fazer um aperto a “zero” (0) (exceto
20 0 340 30 2 x 6 3,3 27 ref. 0 330 24 e 0 330 25)
20 0 340 31 2 x 10 4,5 37 Equipado com 4 ou 5 ligadores de junção
20 0 340 32 2 x 16 5,8 41 montados sobre barras isoladas e tampa
20 0 340 33 2 x 25 7,4 49 de cobertura
10 0 340 34 2 x 50 9,5 59 Entradas com pré-cortes para tubos
Com patas de fixação de Ø 9 e 21 mm
Parafusos da tampa estanques
Largura
da ranhura Cinzento RAL 7035
Capacidade por (passagem do Altura total Entre eixos de 4 P 5 P Secção do cabo (mm²) Intensidade nominal (A)
ligador (mm²) cabo em mm) (mm) fixação (mm) 1 0 330 24 0 330 25 25 101
20 0 340 42 2 x 16 5,8 41 37 1 0 330 44 0 330 45 35 125
20 0 340 43 2 x 25 7,4 49 37 1 0 330 54 0 330 55 70 192
10 0 340 44 2 x 50 9,5 59 44 1 0 330 74 150 309
10 0 340 45 2 x 70 11,7 71 62 1 0 330 84 240 415
Conectores de ligação equipotencial
Permitem realizar uma ligação equipotencial sobre
as canalizações de uma instalação (por ex.: casas
de banho ou locais técnicos)
Produtos desenvolvidos com um sistema de
montagem fácil, rápida, segura e intuitiva:
- encaixe na tubagem por pressão
- fixação por rotação ¼ de volta
- fiabilidade da ligação ao longo do tempo
Resistência ao fio incandescente: 960 ºC
Resistividade 0,4 m Ω
Cor: Cinzento
Secção de ligação
Canalizações (min. - máx.) (mm 2 )
Ømín. (mm) Ømáx. (mm)
20 0 343 85 12 16 6
10 0 343 86 18 22 16
10 0 343 87 28 32 16
