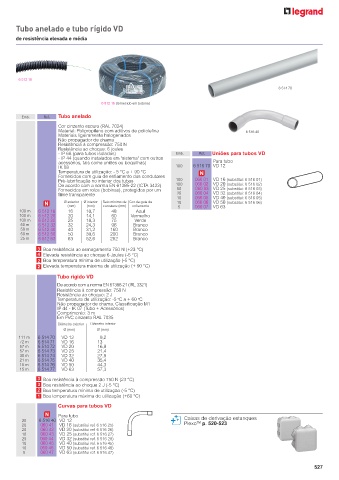

Page 529 - Catálogo Geral Legrand 2023

Tubo anelado e tubo rígido VD

de resistência elevada e média

6 512 16
6 514 70

6 512 16 (fornecido em bobina)

Emb. Ref. Tubo anelado
Cor cinzento escuro (RAL 7024)
Material: Polipropileno com aditivos de poliolefina 6 516 40
Materiais ligeiramente halogenados
Não propagador de chama
Resistência à compressão: 750 N
Resistência ao choque: 6 joules
- IP 68 (para tubos isolados) Emb. Ref. Uniões para tubos VD
- IP 44 (quando instalados em "sistema" com outros
acessórios, tais como uniões ou boquilhas) Para tubo
IK 08 100 6 516 70 VD 12
Temperatura de utilização: - 5 °C a + 90 °C
Fornecidos com guia de enfiamento dos condutores
Pré-lubrificação no interior dos tubos 100 060 01 VD 16 (substitui: 6 516 01)
De acordo com a norma EN 61385-22 (ICTA 3422) 100 060 02 VD 20 (substitui: 6 516 02)
Fornecidos em rolos (bobinas), protegidos por um 50 060 03 VD 25 (substitui: 6 516 03)
filme transparente 25 060 04 VD 32 (substitui: 6 516 04)
10 060 05 VD 40 (substitui: 6 516 05)
Ø exterior Ø interior Raio mínimo de Cor da guia de 10 060 06 VD 50 (substitui: 6 516 06)
(mm) (mm) curvatura (mm) enfiamento 5 060 07 VD 63
100 m 6 512 16 16 10,7 48 Azul
100 m 6 512 20 20 14,1 60 Vermelho
100 m 6 512 25 25 18,3 75 Verde
50 m 6 512 32 32 24,3 96 Branco
50 m 6 512 40 40 31,2 160 Branco
50 m 6 512 50 50 39,6 200 Branco
25 m 6 512 63 63 52,6 252 Branco
3 Boa resistência ao esmagamento 750 N (+23 °C)
4 Elevada resistência ao choque 6 Joules (-5 °C)
2 Boa temperatura mínima de utilização (-5 °C)
2 Elevada temperatura máxima de utilização (+ 90 °C)
Tubo rígido VD
De acordo com a norma EN 61386-21 (IRL 3321)
Resistência à compressão: 750 N
Resistência ao choque: 2 J
Temperatura de utilização: -5 C a + 60 C
o
o
Não propagador de chama. Classificação M1
IP 44 - IK 07 (Tubo + Acessórios)
Comprimento: 3 m
Em PVC cinzento RAL 7035
Diâmetro exterior Diâmetro interior
Ø (mm) Ø (mm)
111 m 6 514 70 VD 12 9,2
72 m 6 514 71 VD 16 13
57 m 6 514 72 VD 20 16,9
57 m 6 514 73 VD 25 21,4
30 m 6 514 74 VD 32 27,8
2 3 4 5 2 3 4 5 21 m 6 514 75 VD 40 35,4
15 m 6 514 76 VD 50 44,3
15 m 6 514 77 VD 63 57,3
3 Boa resistência à compressão 750 N (23 °C)
3 Boa resistência ao choque 2 J (-5 °C)
2 Boa temperatura mínima de utilização (-5 °C)
1 Boa temperatura máxima de utilização (+60 °C)
Curvas para tubos VD
Para tubo Caixas de derivação estanques
20 6 516 40 VD 12 TM
20 060 41 VD 16 (substitui ref. 6 516 25) Plexo p. 520-523
20 060 42 VD 20 (substitui ref. 6 516 26)
10 060 43 VD 25 (substitui ref. 6 516 27)
25 060 44 VD 32 (substitui ref. 6 516 28)
10 060 45 VD 40 (substitui ref. 6 516 45)
10 060 46 VD 50 (substitui ref. 6 516 46)
5 060 47 VD 63 (substitui ref. 6 516 47)
