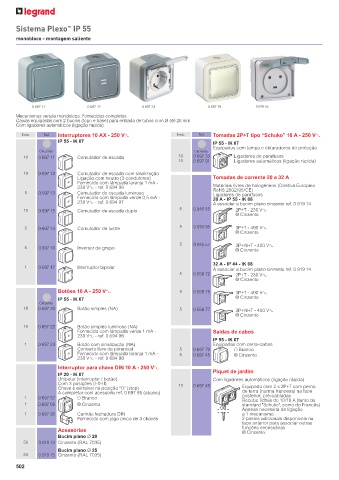

Page 504 - Catálogo Geral Legrand 2023

Sistema Plexo IP 55
™
monobloco - montagem saliente

0 697 11 0 697 12 0 697 33 0 697 79 0 916 55
Mecanismos versão monobloco. Fornecidos completos
Caixas equipadas com 2 bucins (topo e base) para entrada de tubos com Ø até 25 mm
Com ligadores automáticos (ligação rápida)
Emb. Ref. Interruptores 10 AX - 250 V± Emb. Ref. Tomadas 2P+T tipo “Schuko” 16 A - 250 V±
IP 55 - IK 07 IP 55 - IK 07
Equipadas com tampa e obturadores de proteção
Cinzento Cinzento
10 0 697 11 Comutador de escada 10 0 697 33 Ligadores de parafusos
10 0 697 01 Ligadores automáticos (ligação rápida)

10 0 697 12 Comutador de escada com sinalização
Ligação com neutro (3 condutores) Tomadas de corrente 20 a 32 A
Fornecido com lâmpada laranja 1 mA -
230 V± - ref. 0 694 98 Materiais livres de halogéneos (Diretiva Europeia
5 0 697 13 Comutador de escada luminoso RoHS 2002/95/CE)
Ligadores de parafusos
Fornecido com lâmpada verde 0,5 mA - 20 A - IP 55 - IK 08
230 V± - ref. 0 694 97 A associar a bucim plano cinzento ref. 0 919 14
10 0 697 15 Comutador de escada duplo 5 0 916 55 2P+T - 230 VA
Cinzento

5 0 697 14 Comutador de lustre 5 0 916 56 3P+T - 400 VA
Cinzento
5 0 916 57 3P+N+T - 400 VA
5 0 697 16 Inversor de grupo
Cinzento
32 A - IP 44 - IK 08
1 0 697 17 Interruptor bipolar
A associar a bucim plano cinzento ref. 0 919 14
5 0 558 72 2P+T - 230 VA
Cinzento
Botões 10 A - 250 V± 5 0 558 75 3P+T - 400 VA
IP 55 - IK 07 Cinzento
Cinzento
10 0 697 20 Botão simples (NA) 5 0 558 77 3P+N+T - 400 VA
Cinzento

10 0 697 22 Botão simples luminoso (NA)
Fornecido com lâmpada verde 1 mA - Saídas de cabos
230 V± - ref. 0 694 96
IP 55 - IK 07
1 0 697 23 Botão com sinalização (NA) Equipadas com cerra-cabos
Contacto livre de potencial 5 0 697 79 Branco
Fornecido com lâmpada laranja 1 mA - 5 0 697 45 Cinzento
230 V± - ref. 0 694 98
Interruptor para chave DIN 10 A - 250 V±
IP 20 - IK 07 Piquet de jardim
Unipolar (interruptor / botão) Com ligadores automáticos (ligação rápida)
Com 3 posições (I-0-II) 10 0 697 49
Chave é extraível na posição “0” (stop) Equipado com 2 x 2P+T com perno
A completar com acessório ref. 0 697 95 (abaixo) de terra (norma francesa) na face
1 0 697 57 Branco posterior, pré-cabladas
Recebe fichas de 10/16 A (tanto do
1 0 697 06 Cinzento standard "Schuko", como do Francês)
Apenas necessita de ligação
1 0 697 95 Canhão fechadura DIN a 1 mecanismo
Fornecido com jogo único de 3 chaves 2 postos adicionais disponíveis na
face anterior para associar outras
funções necessárias
Acessórios Cinzento
Bucim plano Ø 20
50 0 919 14 Cinzento (RAL 7035)
Bucim plano Ø 25
50 0 919 15 Cinzento (RAL 7035)

502
