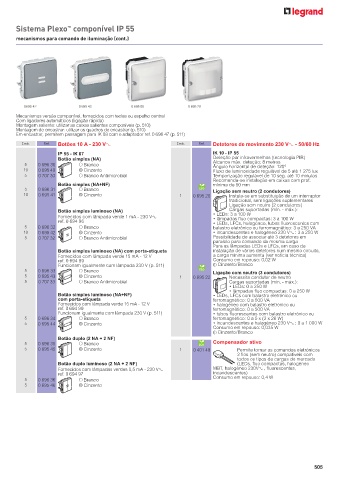

Page 507 - Catálogo Geral Legrand 2023

Sistema Plexo componível IP 55
™
mecanismos para comando de iluminação (cont.)

0695 42 0 695 43 0 695 00 0 695 20
Mecanismos versão componível, fornecidos com teclas ou espelho central
Com ligadores automáticos (ligação rápida)
Montagem saliente: utilizar as caixas salientes componíveis (p. 510)
Montagem de encastrar: utilizar os quadros de encastrar (p. 510)
Em encastrar, permitem passagem para IK 08 com o adaptador ref. 0 696 47 (p. 511)
Emb. Ref. Botões 10 A - 230 V± Emb. Ref. Detetores de movimento 230 V± - 50/60 Hz
IP 55 - IK 07 IK 10 - IP 55
Botão simples (NA) Deteção por infravermelhos (tecnologia PIR)
5 0 696 30 Branco Alcance máx. deteção: 8 metros
Ângulo horizontal de deteção: 120º
10 0 695 40 Cinzento Fluxo de luminosidade regulável de 5 até 1 275 lux
5 0 707 30 Branco Antimicrobial Temporização regulável de 10 seg. até 10 minutos
Recomenda-se instalação em caixas com prof.
Botão simples (NA+NF) mínima de 50 mm
5 0 696 31 Branco Ligação sem neutro (2 condutores)
10 0 695 41 Cinzento 1 0 695 20 Instala-se em substituição de um interruptor
tradicional, sem ligações suplementares
Ligação sem neutro (2 condutores)
Botão simples luminoso (NA) Cargas suportadas (mín. - máx.):
Fornecidos com lâmpada verde 1 mA - 230 V± • LEDs: 3 a 100 W
• lâmpadas fluo compactas: 3 a 100 W
ref. 0 694 96 • LEDs, LFCs, halogéneo, tubos fluorescentes com
5 0 696 32 Branco balastro eletrónico ou ferromagnético: 3 a 250 VA
10 0 695 42 Cinzento • incandescentes e halogéneo 230 V± : 3 a 250 W
5 0 707 32 Branco Antimicrobial Possibilidade de associar até 3 detetores em
paralelo para comando da mesma carga
Para as lâmpadas LEDs e LFCs, em caso de
Botão simples luminoso (NA) com porta-etiqueta instalação de vários detetores num mesmo circuito,
Fornecidos com lâmpada verde 15 mA - 12 V a carga mínima aumenta (ver notícia técnica)
ref. 0 694 99 Consumo em repouso: 0,02 W
Funcionam igualmente com lâmpada 230 V (p. 511) Cinzento/Branco
5 0 696 33 Branco Ligação com neutro (3 condutores)
5 0 695 43 Cinzento 1 0 695 22 Necessita condutor de neutro
5 0 707 33 Branco Antimicrobial Cargas suportadas (mín. - máx.):
• LEDs: 0 a 250 W
• lâmpadas fluo compactas: 0 a 250 W
Botão simples luminoso (NA+NF) • LEDs, LFCs com balastro eletrónico ou
com porta-etiqueta ferromagnético: 0 a 500 VA
Fornecidos com lâmpada verde 15 mA - 12 V • halogéneo com balastro eletrónico ou
ref. 0 694 99 ferromagnético: 0 a 500 VA
Funcionam igualmente com lâmpada 230 V (p. 511) • tubos fluorescentes com balastro eletrónico ou
5 0 696 34 Branco ferromagnético: 0 a 5 x (2 x 26 W)
5 0 695 44 Cinzento • incandescentes e halogéneo 230 V± : 0 a 1 000 W
Consumo em repouso: 0,035 W
Cinzento/Branco
Botão duplo (2 NA + 2 NF)
5 0 696 35 Branco Compensador ativo
5 0 695 45 Cinzento 1 0 401 49 Permite tornar os comandos eletrónicos
2 fios (sem neutro) compatíveis com
todos os tipos de cargas do mercado
Botão duplo luminoso (2 NA + 2 NF) (LEDs, fluo compactas, halogéneo
Fornecidos com lâmpadas verdes 0,5 mA - 230 V± MBT, halogéneo 230V± , fluorescentes,
ref. 0 694 97 incandescentes)
5 0 696 36 Branco Consumo em repouso: 0,4 W
5 0 695 46 Cinzento
