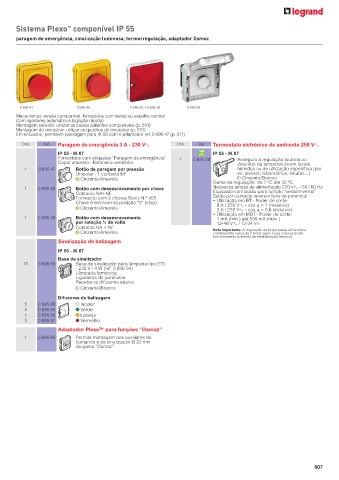

Page 509 - Catálogo Geral Legrand 2023

Sistema Plexo componível IP 55
™
paragem de emergência, sinalização luminosa, termorregulação, adaptador Osmoz

0 695 47 0 695 49 0 695 83 + 0 695 91 0 695 08
Mecanismos versão componível, fornecidos com teclas ou espelho central
Com ligadores automáticos (ligação rápida)
Montagem saliente: utilizar as caixas salientes componíveis (p. 510)
Montagem de encastrar: utilizar os quadros de encastrar (p. 510)
Em encastrar, permitem passagem para IK 08 com o adaptador ref. 0 696 47 (p. 511)
Emb. Ref. Paragem de emergência 3 A - 230 V± Emb. Ref. Termostato eletrónico de ambiente 250 V±
IP 55 - IK 07 IP 55 - IK 07
Fornecidos com etiquetas “Paragem de emergência” 1 0 695 08 Assegura a regulação (subida ou
Capot amarelo - Botoneira vermelha descida) da temperatura em locais
1 0 695 47 Botão de paragem por pressão húmidos ou de utilização específica (por
Unipolar - 1 contacto NF ex: ateliers, laboratórios, estufas...)
Cinzento/Amarelo Cinzento/Branco
Gama de regulação: de 7 ºC até 30 ºC
1 0 695 48 Botão com desencravamento por chave Necessita tensão de alimentação 230 V± - 50 / 60 Hz
Contacto NA+NF Equipado com botão para função “verão/inverno”
Saída por contacto inversor livre de potencial
Fornecido com 2 chaves Ronis N.º 455 • Utilização em BT - Poder de corte:
Chave é extraível na posição “0” (stop) 8 A / 230 V± - cos ϕ = 1 (resistivo)
Cinzento/Amarelo 2 A / 230 V± - cos ϕ = 0,6 (indutivo)
• Utilização em MBT - Poder de corte:
1 0 695 49 Botão com desencravamento 1 mA (mín.) até 500 mA (máx.)
por rotação ¼ de volta 12-48 V± / 12-24 V=
Contacto NA + NF Nota importante: A regulação da temperatura só funciona
Cinzento/Amarelo corretamente cerca de 2 horas após a sua colocação em
funcionamento (período de estabilização térmica)
Sinalização de balizagem
IP 55 - IK 07
Base de sinalizador
10 0 695 83 Base de sinalizador para lâmpada tipo E10
- 230 V - 4 W (ref. 0 898 04)
Lâmpada fornecida
Ligadores de parafusos
Recebe os difusores abaixo
Cinzento/Branco

Difusores de balizagem
5 0 695 88 Incolor
5 0 695 89 Verde
5 0 695 90 Laranja
5 0 695 91 Vermelho
Adaptador Plexo™ para funções “Osmoz”
1 0 695 68 Permite montagem dos auxiliares de
comando e de sinalização Ø 22 mm
da gama “Osmoz”

507
