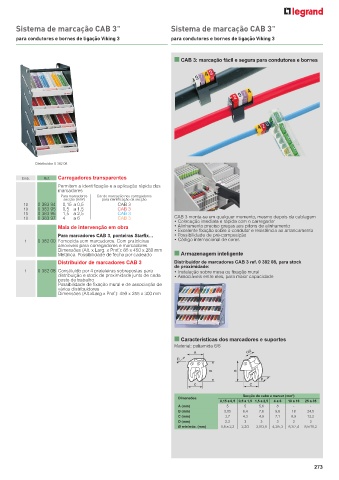

Page 275 - Catálogo Geral Legrand 2023

Sistema de marcação CAB 3 TM Sistema de marcação CAB 3 TM

para condutores e bornes de ligação Viking 3 para condutores e bornes de ligação Viking 3

n CAB 3: marcação fácil e segura para condutores e bornes

Distribuidor 0 382 08

Emb. Ref. Carregadores transparentes
Permitem a identificação e a aplicação rápida dos
marcadores
Para marcadores Cor de marcação nos carregadores
secção (mm 2 ) para identificação da secção
10 0 383 94 0,15 a 0,5 CAB 3
10 0 383 95 0,5 a 1,5 CAB 3
10 0 383 96 1,5 a 2,5 CAB 3
10 0 383 97 4 a 6 CAB 3 CAB 3 monta-se em qualquer momento, mesmo depois da cablagem
• Colocação imediata e rápida com o carregador
Mala de intervenção em obra • Alinhamento preciso graças aos pitons de alinhamento
• Excelente fixação sobre o condutor e resistência ao arrancamento
Para marcadores CAB 3, ponteiras Starfix… • Possibilidade de pré-composição
1 0 382 00 Fornecida sem marcadores. Com prateleiras • Código internacional de cores
amovíveis para carregadores e marcadores
Dimensões (Alt. x Larg. x Prof.): 85 x 450 x 280 mm
Metálica. Possibilidade de fecho por cadeado n Armazenagem inteligente
Distribuidor de marcadores CAB 3 Distribuidor de marcadores CAB 3 ref. 0 382 08, para stock
de proximidade:
1 0 382 08 Constituído por 4 prateleiras sobrepostas para • Instalação sobre mesa ou fixação mural
distribuição e stock de proximidade junto de cada • Associáveis entre eles, para maior capacidade
posto de trabalho
Possibilidade de fixação mural e de associação de
vários distribuidores
Dimensões (Alt.xLarg.x.Prof.): 450 x 255 x 300 mm

n Características dos marcadores e suportes
Material: poliamida 6/6
A 132
D

B B
D
C C
Secção do cabo a marcar (mm 2 )
Dimensões
038330-4303c.eps
038232-4302c.eps 0,15 a 0,5 0,5 a 1,5 1,5 a 2,5 4 a 6 10 a 16 25 a 35
A (mm) 5 5 5,6 8 - -
B (mm) 5,05 6,4 7,6 9,6 18 24,5
C (mm) 3,7 4,3 4,9 7,1 8,9 12,2
D (mm) 2,3 3 3 3 3 3
Ø mín/máx. (mm) 0,8 a 2,2 2,2/3 2,8/3,8 4,3/5,3 6,3/7,4 8,5/10,2
