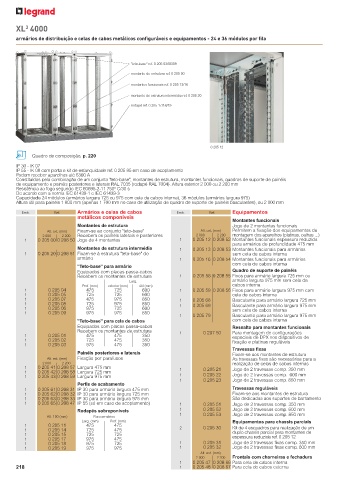

XL 4000
3
armários de distribuição e celas de cabos metálicos configuráveis e equipamentos - 24 e 36 módulos por fila

"teto-base" ref. 0 205 03/06/09
montante de estrutura ref. 0 205 00
montantes funcionais ref. 0 205 13/16
montante de estrutura intermédia ref. 0 205 20

rodapé ref. 0 205 17/18/19

0 205 12
Quadro de composição, p. 220
IP 30 - IK 07
IP 55 - IK 08 com porta e kit de estanquidade ref. 0 205 85 em caso de acoplamento
Podem receber aparelhos até 6300 A
Constituídos pela combinação de um conjunto "teto-base", montantes de estrutura, montantes funcionais, quadros de suporte de painéis
de equipamento e painéis posteriores e laterais RAL 7035 (rodapé RAL 7004). Altura exterior 2 000 ou 2 200 mm
Resistência ao fogo segundo IEC 60695-2-11 750º C/30 s
De acordo com a norma IEC 61439-1 e IEC 61439-3
Capacidade 24 módulos (armários largura 725 ou 975 com cela de cabos interna), 36 módulos (armários largura 975)
Altura útil para painéis 1 800 mm (apenas 1 700 mm no caso de utilização de quadro de suporte de painéis basculantes), ou 2 000 mm
Emb. Ref. Armários e celas de cabos Emb. Ref. Equipamentos
metálicos componíveis
Montantes funcionais
Montantes de estrutura Jogo de 2 montantes funcionais
Alt. ext. (mm) Fixam-se ao conjunto "teto-base" Alt. ext. (mm) Permitem a fixação dos equipamentos de
2 000 2 200 Recebem os painéis laterais e posteriores 2 000 2 200 montagem dos aparelhos (platinas, calhas ...)
1 0 205 00 0 208 50 Jogo de 4 montantes 1 0 205 12 0 208 52 Montantes funcionais espessura reduzida
para armários de profundidade 475 mm
Montantes de estrutura intermédia 1 0 205 13 0 208 53 Montantes funcionais para armários
1 0 205 20 0 208 51 Fixam-se à estrutura "teto-base" do sem cela de cabos interna
armário 1 0 205 16 0 208 54 Montantes funcionais para armários
com cela de cabos interna
"Teto-base" para armário
Equipados com placas passa-cabos Quadro de suporte de painéis

Recebem os montantes de estrutura 1 0 205 58 0 208 55 Fixos para armário largura 725 mm ou
Larg. armário largura 975 mm sem cela de
Prof. (mm) exterior (mm) útil (mm) cabos interna
1 0 205 04 475 725 600 1 0 205 59 0 208 56 Fixos para armário largura 975 mm com
1 0 205 05 725 725 600 cela de cabos interna
1 0 205 07 475 975 850 1 0 205 68 Basculante para armário largura 725 mm
1 0 205 08 725 975 850 1 0 205 69 Basculante para armário largura 975 mm
1 0 205 06 975 725 600 sem cela de cabos interna
1 0 205 09 975 975 850
1 0 205 79 Basculante para armário largura 975 mm
"Teto-base" para cela de cabos com cela de cabos interna
Equipados com placas passa-cabos Ressalto para montantes funcionais
Recebem os montantes de estrutura 1 0 207 50 Para montagem de configurações
1 0 205 01 475 475 350 especiais de DPX nos dispositivos de
1 0 205 02 725 475 350 fixação e platinas reguláveis
1 0 205 03 975 475 350
Travessas fixas
Painéis posteriores e laterais Fixam-se aos montantes de estrutura
Alt. ext. (mm) Fixação por parafusos As travessas fixas são necessárias para a
2 000 2 200 realização de celas de cabos internas
1 0 205 41 0 208 57 Largura 475 mm 1 0 205 21 Jogo de 2 travessas comp. 350 mm
1 0 205 42 0 208 58 Largura 725 mm 1 0 205 22 Jogo de 2 travessas comp. 600 mm
1 0 205 43 0 208 59 Largura 975 mm
1 0 205 23 Jogo de 2 travessas comp. 850 mm
Perfis de acabamento
1 0 205 61 0 208 31 IP 30 para armário largura 475 mm Travessas reguláveis
1 0 205 62 0 208 32 IP 30 para armário largura 725 mm Fixam-se aos montantes de estrutura
1 0 205 63 0 208 33 IP 30 para armário largura 975 mm São dedicadas aos suportes de barramento
1 0 205 65 0 208 47 IP 55 (só em caso de acoplamento) 1 0 205 51 Jogo de 2 travessas comp. 350 mm
Rodapés sobreponíveis 1 0 205 52 Jogo de 2 travessas comp. 600 mm
Alt. 100 (mm) Para armários 1 0 205 53 Jogo de 2 travessas comp. 850 mm
Larg. (mm) Prof. (mm) Equipamentos para chassis parciais
1 0 205 11 475 475 2 0 205 30 Kit de 4 esquadros para realização de um
1 0 205 14 725 475 duplo chassis parcial para montantes de
1 0 205 15 725 725 espessura reduzida ref. 0 205 12
1 0 205 17 975 475
1 0 205 18 975 725 1 0 205 31 Jogo de 2 travessas fixas comp. 350 mm
1 0 205 19 975 975 1 0 205 32 Jogo de 2 travessas fixas comp. 600 mm
Alt. ext. (mm)

2 000 2 200 Frontais com charneiras e fechadura

1 0 205 47 0 208 66 Para cela de cabos interna
218 1 0 205 48 0 208 67 Para cela de cabos externa
