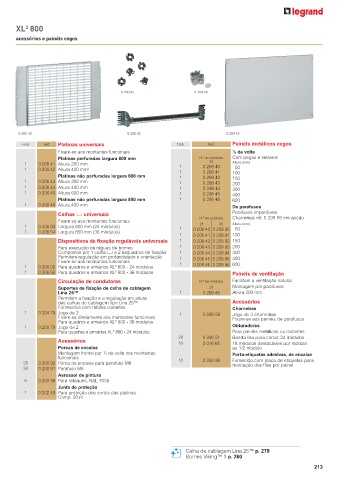

Page 215 - Catálogo Geral Legrand 2023

XL 800
3
acessórios e painéis cegos

0 200 92 0 209 59

0 206 42 0 206 02 0 209 45
Emb. Ref. Platinas universais Emb. Ref. Painéis metálicos cegos
Fixam-se aos montantes funcionais ¼ de volta
Platinas perfuradas largura 600 mm N.º de módulos Com pegas e seláveis
24
1 0 206 41 Altura 200 mm 1 0 208 40 Altura (mm)
1 0 206 42 Altura 400 mm 2 1 0 208 41 150
100
Platinas não perfuradas largura 600 mm 1 0 208 42 150
1 0 206 43 Altura 200 mm 1 0 208 43 200
1 0 206 44 Altura 400 mm 1 0 208 44 300
1 0 206 45 Altura 600 mm 1 0 208 45 400
Platinas não perfuradas largura 850 mm 1 0 208 46 600
1 0 206 46 Altura 400 mm De parafusos
Calhas 2 universais Parafusos imperdíveis
N.º de módulos Charneiras ref. 0 209 59 em opção
Fixam-se aos montantes funcionais Altura (mm)
24
36
1 0 206 04 Largura 600 mm (24 módulos) 1 0 209 40 0 209 90 150
1 0 206 54 Largura 850 mm (36 módulos)
1 0 209 41 0 209 91 100
Dispositivos de fixação reguláveis universais 1 0 209 42 0 209 92 150
Para execução de réguas de bornes 1 0 209 43 0 209 93 200
Compostos por 1 calha 2 e 2 esquadros de fixação 1 0 209 44 0 209 94 300
Permitem regulação em profundidade e orientação 1 0 209 45 0 209 95 400
Fixam-se aos montantes funcionais 1
1 0 206 02 Para quadros e armários XL 800 - 24 módulos 0 209 46 0 209 96 600
3
1 0 206 52 Para quadros e armários XL 800 - 36 módulos Painéis de ventilação
3
Circulação de condutores N.º de módulos Facilitam a ventilação natural
Suportes de fixação de calha de cablagem 24 Montagem por parafusos
Lina 25™ 1 0 209 49 Altura 200 mm
Permitem a fixação e a regulação em altura
das calhas de cablagem tipo Lina 25 TM Acessórios
Fornecidos com rebites isolantes Charneiras
1 0 204 70 Jogo de 2 1 0 209 59 Jogo de 2 charneiras
Fixam-se diretamente aos montantes funcionais Fixam-se aos painéis de parafusos
3
Para quadros e armários XL 800 - 36 módulos
1 0 205 70 Jogo de 2 Obturadores
Para quadros e armários XL 800 - 24 módulos Para painéis metálicos ou isolantes
3
20 0 200 51 Banda lisa para cortar, 24 módulos
Acessórios 10 0 016 65 18 módulos destacáveis por módulo
Porcas de encaixe ou 1/2 módulo
Montagem frontal por ¼ de volta nos montantes Porta-etiquetas adesivas, de encaixe
funcionais 10 0 203 99 Fornecido com placa de etiquetas para
20 0 200 92 Porca de encaixe para parafuso M6 marcação das filas por painel
50 0 200 91 Parafuso M6
Aerossol de pintura
6 0 200 98 Para retoques. RAL 7035
Junta de proteção
1 0 202 40 Para proteção dos cortes das platinas.
Comp. 20 m

Calha de cablagem Lina 25™ p. 279
Bornes Viking™ 3 p. 260
