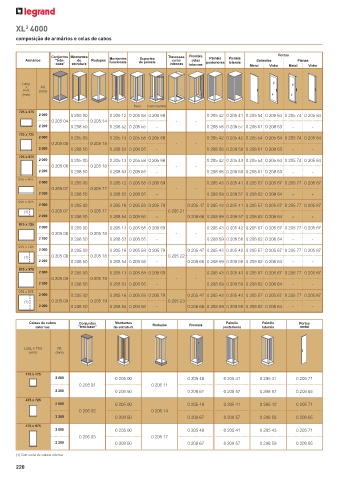

Page 222 - Catálogo Geral Legrand 2023

XL 4000
3
composição de armários e celas de cabos

Conjuntos Montantes Travessas Frontais Painéis Painéis Portas
Suportes
Armários "teto- de Rodapés Montantes de painéis celas celas Salientes Planas
funcionais
-base" estrutura internas internas posteriores laterais Metal Vidro Metal Vidro
Larg.
x Alt.
Prof. (mm)
(mm)
fixos basculantes
725 x 475
2 000 0 205 00 0 205 12 0 205 58 0 205 68 0 205 42 0 205 41 0 205 54 0 205 64 0 205 74 0 205 84
0 205 04 0 205 14 - -
2 200 0 208 50 0 208 52 0 208 55 - 0 208 58 0 208 57 0 208 61 0 208 63 - -
725 x 725
2 000 0 205 00 0 205 13 0 205 58 0 205 68 0 205 42 0 205 42 0 205 54 0 205 64 0 205 74 0 205 84
0 205 05 0 205 15 - -
2 200 0 208 50 0 208 53 0 208 55 - 0 208 58 0 208 58 0 208 61 0 208 63 - -
725 x 975
2 000 0 205 00 0 205 13 0 205 58 0 205 68 0 205 42 0 205 43 0 205 54 0 205 64 0 205 74 0 205 84
0 205 06 0 205 18 - -
2 200 0 208 50 0 208 53 0 208 55 - 0 208 58 0 208 59 0 208 61 0 208 63 - -
975 x 475
2 000 0 205 00 0 205 12 0 205 58 0 205 69 0 205 43 0 205 41 0 205 57 0 205 67 0 205 77 0 205 87
0 205 07 0 205 17 - -
2 200 0 208 50 0 208 52 0 208 55 - 0 208 59 0 208 57 0 208 62 0 208 64 - -
975 x 475
2 000 0 205 00 0 205 16 0 205 59 0 205 79 0 205 47 0 205 43 0 205 41 0 205 57 0 205 67 0 205 77 0 205 87
(1) 0 205 07 0 205 17 0 205 21
2 200 0 208 50 0 208 54 0 208 56 - 0 208 66 0 208 59 0 208 57 0 208 62 0 208 64 - -
975 x 725
2 000 0 205 00 0 205 13 0 205 58 0 205 69 0 205 43 0 205 42 0 205 57 0 205 67 0 205 77 0 205 87
0 205 08 0 205 18 - -
2 200 0 208 50 0 208 53 0 208 55 - 0 208 59 0 208 58 0 208 62 0 208 64 - -
975 x 725
2 000 0 205 00 0 205 16 0 205 59 0 205 79 0 205 47 0 205 43 0 205 42 0 205 57 0 205 67 0 205 77 0 205 87
(1) 0 205 08 0 205 18 0 205 22
2 200 0 208 50 0 208 54 0 208 56 - 0 208 66 0 208 59 0 208 58 0 208 62 0 208 64 - -
975 x 975
2 000 0 205 00 0 205 13 0 205 58 0 205 69 0 205 43 0 205 43 0 205 57 0 205 67 0 205 77 0 205 87
0 205 09 0 205 19 - -
2 200 0 208 50 0 208 53 0 208 55 - 0 208 59 0 208 59 0 208 62 0 208 64 - -
975 x 975
2 000 0 205 00 0 205 16 0 205 59 0 205 79 0 205 47 0 205 43 0 205 43 0 205 57 0 205 67 0 205 77 0 205 87
(1) 0 205 09 0 205 19 0 205 23
2 200 0 208 50 0 208 54 0 208 56 - 0 208 66 0 208 59 0 208 59 0 208 62 0 208 64 - -

Caixas de cabos Conjuntos Montantes Rodapés Frontais Painéis Painéis Portas
externas "teto-base" de estrutura posteriores laterais metal

Larg. x Prof. Alt.
(mm) (mm)

475 x 475
2 000 0 205 00 0 205 48 0 205 41 0 205 41 0 205 71
0 205 01 0 205 11
2 200 0 208 50 0 208 67 0 208 57 0 208 57 0 208 65
475 x 725
2 000 0 205 00 0 205 48 0 205 41 0 205 42 0 205 71
0 205 02 0 205 14
2 200 0 208 50 0 208 67 0 208 57 0 208 58 0 208 65
475 x 975
2 000 0 205 00 0 205 48 0 205 41 0 205 43 0 205 71
0 205 03 0 205 17
2 200 0 208 50 0 208 67 0 208 57 0 208 59 0 208 65

(1) Com cela de cabos interna
