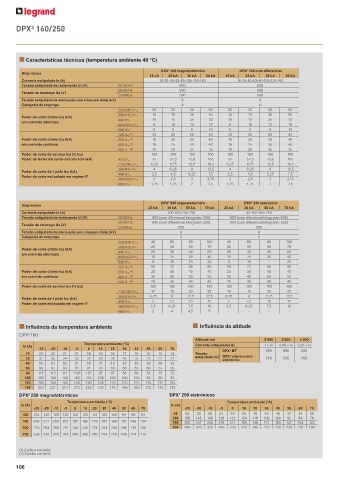

DPX³ 160/250

n Características técnicas (temperatura ambiente 40 °C)

DPX³ 160 magnetotérmico DPX³ 160 com diferencial
Disjuntores
16 kA 25 kA 36 kA 50 kA 16 kA 25 kA 36 kA 50 kA
Corrente estipulada In (A) 16-25-40-63-80-100-125-160 16-25-40-63-80-100-125-160
Tensão estipulada de isolamento Ui (V) 50-60 Hz 800 600
50-60 Hz 690 500
Tensão de emprego Ue (V)
Contínua 500 500
Tensão estipulada de atenuação aos choques Uimp (kV) 8 8
Categoria de emprego A A
220/240 V± 25 35 50 65 25 35 50 65
380/415 V± 16 25 36 50 16 25 36 50
Poder de corte último Icu (kA)
440 V± 10 18 25 30 10 18 25 30
em corrente alternada
480/500 V± 8 10 12 15 8 10 12 15
690 V± 5 5 8 10 5 5 8 10
125 V= (1) 32 50 60 80 32 50 60 80
Poder de corte último Icu (kA) 250 V= (1) 16 25 30 40 16 25 30 40
em corrente contínua 400 V= (2) 16 25 30 40 16 25 30 40
500 V= (2) 10 20 25 35 10 20 25 35
Poder de corte de serviço Ics (% Icu) 100 100 100 100 100 100 100 100
Poder de fecho em curto-circuito lcm (kA) 415 V± 32 52,5 75,6 105 32 52,5 75,6 105
220/240 V± 6,25 8,75 12,5 16,3 6,25 8,75 12,5 16,3
380/415 V± 4 6,25 9 12,5 4 6,25 9 12,5
Poder de corte de 1 pólo Isu (kA) 2,5 4,5 6,25 7,5 2,5 4,5 6,25 7,5
Poder de corte estipulado em regime IT 440 V±
480/500 V± 2 2,5 3 3,75 2 2,5 3 3,75
690 V± 1,25 1,25 2 2,5 1,25 1,25 2 2,5
DPX³ 250 magnetotérmico DPX³ 250 eletrónico
Disjuntores
25 kA 36 kA 50 kA 70 kA 25 kA 36 kA 50 kA 70 kA
Corrente estipulada In (A) 100-160-200-250 40-100-160-250
Tensão estipulada de isolamento Ui (V) 50-60 Hz 800 (com diferencial integrado: 500) 800 (com diferencial integrado: 600)
50-60 Hz 690 (com diferencial integrado: 500) 690 (com diferencial integrado: 500)
Tensão de emprego Ue (V)
Contínua 500 500
Tensão estipulada de atenuação aos choques Uimp (kV) 8 8
Categoria de emprego A A
220/240 V± 40 60 80 100 40 60 80 100
70
Poder de corte último Icu (kA) 380/415 V± 25 36 50 60 25 36 50 70
30
20
40
30
20
40
60
em corrente alternada 440 V±
480/500 V± 10 25 30 40 10 25 30 40
690 V± 8 16 18 20 8 16 - 20
125 V= (1) 50 72 80 90 50 72 80 90
Poder de corte último Icu (kA) 250 V= (1) 25 36 40 45 25 36 40 45
em corrente contínua 400 V= (2) 30 45 50 55 30 45 50 55
500 V= (2) 25 36 40 45 25 36 40 45
Poder de corte de serviço Ics (% Icu) 100 100 100 100 100 100 100 100
220/240 V± 10 15 20 25 15 15 20 25
380/415 V± 6,25 9 12,5 17,5 6,25 9 12,5 17,5
Poder de corte de 1 pólo Isu (kA) 5 7,5 10 15 5 7,5 10 15
Poder de corte estipulado em regime IT 440 V±
480/500 V± 2,5 6,25 7,5 10 2,5 6,25 7,5 10
690 V± 2 4 4,5 5 - - - -
n Influência da temperatura ambiente n Influência da altitude
DPX 160
3
Altitude (m) 2 000 3 000 4 000
Temperatura ambiente (°C)
In (A) Corrente estipulada( A) 1 x In 0,96 x In 0,93 x In
-25 -20 -10 -5 0 10 20 30 40 50 60 70 DPX³ MT 690 690 550
16 23 22 21 21 20 19 18 17 16 15 15 14 Tensão
25 37 35 34 33 32 30 28 26 25 23 22 21 estipulada (V) DPX³ diferencial e 500 500 400
eletrónico
40 55 54 52 51 50 47 43 42 40 38 36 34
63 88 87 84 83 81 76 69 66 63 60 57 55
80 115 113 111 109 107 97 87 84 80 78 75 72
100 135 133 130 123 115 108 100 100 100 95 90 85
125 160 158 155 153 150 138 125 125 125 118 112 105
160 224 221 214 210 205 192 176 168 160 152 145 139
DPX 250 magnetotérmicos DPX 250 eletrónicos
3
3
Temperatura ambiente (°C) Temperatura ambiente (°C)
In (A) In (A)
-25 -20 -10 -5 0 10 20 30 40 50 60 70 -25 -20 -10 -5 0 10 20 30 40 50 60 70
100 135 132 128 126 123 120 112 102 100 94 90 84 40 62 59 56 54 53 50 46 43 40 37 34 30
100 156 148 140 136 132 124 116 108 100 92 84 76
160 216 211 205 201 197 192 179 163 160 151 143 134 160 250 237 224 218 211 198 186 173 160 147 134 122
200 270 264 256 251 246 240 224 203 200 189 179 168 250 390 370 350 340 330 310 290 270 250 230 210 190
250 338 330 320 314 308 300 280 254 250 236 224 210
