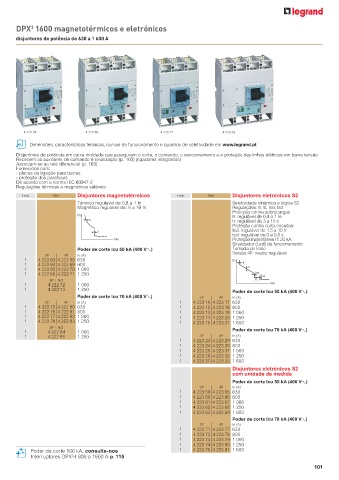

Page 103 - Catálogo Geral Legrand 2023

DPX 1600 magnetotérmicos e eletrónicos
3
disjuntores de potência de 630 a 1 600 A

4 222 78 4 222 83 4 223 27 4 223 33

Dimensões, características técnicas, curvas de funcionamento e quadros de seletividade em www.legrand.pt
Disjuntores de potência em caixa moldada que asseguram o corte, o comando, o seccionamento e a proteção das linhas elétricas em baixa tensão
Recebem os auxiliares de comando e sinalização (p. 103) (ligadores integrados)
Associam-se ao relé diferencial (p. 103)
Fornecidos com:
- placas de ligação para barras
- proteção dos parafusos
De acordo com a norma IEC 60947-2
Regulações térmicas e magnéticas seláveis
Emb. Ref. Disjuntores magnetotérmicos Emb. Ref. Disjuntores eletrónicos S2
Térmico regulável de 0,8 a 1 In Seletividade dinâmica e lógica S2
Magnético regulável de: 5 a 10 In Regulações: Ir, tr, Isd, tsd
Proteção contra sobrecargas
t(s) Ir: regulável de 0,4 a 1 In
Ir tr: regulável de 3 a 15 s
Proteção contra curto-circuitos:
Isd: regulável de 1,5 a 10 Ir
Ii
tsd: regulável de 0 a 0,5 s
I(A) Proteção instantânea If: 20 kA
Sinalizador (Led) de funcionamento
Poder de corte Icu 50 kA (400 VA) Tomada de teste
3P 4P In (A) Versão 4P: neutro regulável
1 4 222 63 4 222 68 630 t(s)
1 4 222 64 4 222 69 800 Ir Tr
1 4 222 65 4 222 70 1 000
1 4 222 66 4 222 71 1 250 Isd
Tsd
3P + N/2 I 2 t
1 4 222 72 1 000 I(A)
1 4 222 73 1 250 Poder de corte Icu 50 kA (400 VA)
Poder de corte Icu 70 kA (400 VA) 3P 4P In (A)
3P 4P In (A) 1 4 223 11 4 223 17 630
1 4 222 75 4 222 80 630 1 4 223 12 4 223 18 800
1 4 222 76 4 222 81 800 1 4 223 13 4 223 19 1 000
1 4 222 77 4 222 82 1 000 1 4 223 14 4 223 20 1 250
1 4 222 78 4 222 83 1 250 1 4 223 15 4 223 21 1 600
3P + N/2
1 4 222 84 1 000 Poder de corte Icu 70 kA (400 VA)
1 4 222 85 1 250 3P 4P In (A)
1 4 223 23 4 223 29 630
1 4 223 24 4 223 30 800
1 4 223 25 4 223 31 1 000
1 4 223 26 4 223 32 1 250
1 4 223 27 4 223 33 1 600
Disjuntores eletrónicos S2
com unidade de medida
Poder de corte Icu 50 kA (400 VA)
3P 4P In (A)
1 4 223 59 4 223 65 630
1 4 223 60 4 223 66 800
1 4 223 61 4 223 67 1 000
1 4 223 62 4 223 68 1 250
1 4 223 63 4 223 69 1 600
Poder de corte Icu 70 kA (400 VA)
3P 4P In (A)
1 4 223 71 4 223 77 630
1 4 223 72 4 223 78 800
1 4 223 73 4 223 79 1 000
1 4 223 74 4 223 80 1 250
Poder de corte 100 kA, consulte-nos 1 4 223 75 4 223 81 1 600
Interruptores DPX -I 800 a 1600 A p. 115
