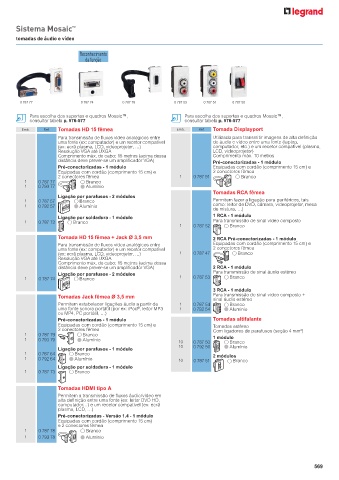

Page 559 - Legrand - Catálogo 2018/2019

Sistema Mosaic ™

tomadas de áudio e vídeo

Reconhecimento
da função

0 787 77 0 787 74 0 787 78 0 787 53 0 787 54 0 787 50

Para escolha dos suportes e quadros Mosaic™, Para escolha dos suportes e quadros Mosaic™,
consultar tabela p. 576-577 consultar tabela p. 576-577
Emb. Ref. Tomadas HD 15 fêmea Emb. Ref. Tomada Displayport
Para transmissão de fluxos vídeo analógicos entre Utilizado para transmitir imagens de alta definição
uma fonte (ex: computador) e um recetor compatível de áudio e vídeo entre uma fonte (laptop,
(ex: ecrã plasma, LCD, videoprojetor, …) computador, etc.) e um recetor compatível (plasma,
Resolução VGA até UXGA LCD, videoprojetor)
Comprimento máx. do cabo: 15 metros (acima dessa Comprimento máx. 10 metros
distância deve prever-se um amplificador VGA) Pré-conectorizadas - 1 módulo
Pré-conectorizadas - 1 módulo Equipadas com cordão (comprimento 15 cm) e
Equipadas com cordão (comprimento 15 cm) e 2 conectores fêmea
2 conectores fêmea 1 0 787 91 Branco
1 0 787 77 Branco
1 0 793 77 Alumínio
Tomadas RCA fêmea
Ligação por parafusos - 2 módulos
1 0 787 57 Branco Permitem fazer a ligação para periféricos, tais
1 0 792 57 Alumínio como: leitor de DVD, câmara, videoprojetor, mesa
de mistura, …)
Ligação por soldadura - 1 módulo 1 RCA - 1 módulo
1 0 787 72 Branco Para transmissão de sinal vídeo composto
1 0 787 52 Branco
Tomada HD 15 fêmea + Jack Ø 3,5 mm 2 RCA Pré-conectorizadas - 1 módulo
Para transmissão de fluxos vídeo analógicos entre Equipadas com cordão (comprimento 15 cm) e
uma fonte (ex: computador) e um recetor compatível 2 conectores fêmea
(ex: ecrã plasma, LCD, videoprojetor, …) 1 0 787 47 Branco
Resolução VGA até UXGA
Comprimento máx. do cabo: 15 metros (acima dessa
distância deve prever-se um amplificador VGA) 2 RCA - 1 módulo
Ligação por parafusos - 2 módulos Para transmissão de sinal áudio estéreo
1 0 787 74 Branco 1 0 787 53 Branco
3 RCA - 1 módulo
Tomadas Jack fêmea Ø 3,5 mm Para transmissão de sinal vídeo composto +
sinal áudio estéreo
Permitem estabelecer ligações áudio a partir de 1 0 787 54 Branco
uma fonte sonora portátil (por ex: iPod , leitor MP3 1 0 792 54 Alumínio
®
ou MP4, PC portátil, …)
Pré-conectorizadas - 1 módulo Tomadas altifalante
Equipadas com cordão (comprimento 15 cm) e Tomadas estéreo
2 conectores fêmea Com ligadores de parafusos (seção 4 mm )
2
1 0 787 79 Branco
1 0 793 79 Alumínio 10 0 787 50 1 módulo
Branco
Ligação por parafusos - 1 módulo 10 0 792 50 Alumínio
1 0 787 64 Branco 2 módulos
1 0 792 64 Alumínio 10 0 787 51 Branco
Ligação por soldadura - 1 módulo
1 0 787 73 Branco

Tomadas HDMI tipo A
Permitem a transmissão de fluxos áudio/vídeo em
alta definição entre uma fonte (ex: leitor DVD HD,
computador…) e um recetor compatível (ex: ecrã
plasma, LCD, …)
Pré-conectorizadas - Versão 1.4 - 1 módulo
Equipadas com cordão (comprimento 15 cm)
e 2 conectores fêmea
1 0 787 78 Branco
1 0 793 78 Alumínio

569
