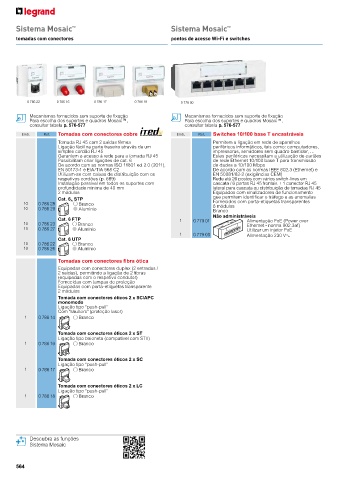

Page 554 - Legrand - Catálogo 2018/2019

Sistema Mosaic ™ Sistema Mosaic ™

tomadas com conectores pontos de acesso Wi-Fi e switches

0 786 22 0 786 16 0 786 17 0 786 18 0 779 00

Mecanismos fornecidos sem suporte de fixação Mecanismos fornecidos sem suporte de fixação
Para escolha dos suportes e quadros Mosaic™, Para escolha dos suportes e quadros Mosaic™,
consultar tabela p. 576-577 consultar tabela p. 576-577
Emb. Ref. Tomadas com conectores cobre Emb. Ref. Switches 10/100 base T encastráveis
Tomada RJ 45 com 2 saídas fêmea Permitem a ligação em rede de aparelhos
Ligação fácil na parte traseira através de um periféricos informáticos, tais como: computadores,
simples cordão RJ 45 impressoras, servidores sem quadro bastidor, …
Garantem o acesso à rede para a tomada RJ 45 Estes periféricos necessitam a utilização de cartões
Possibilitam criar ligações de cat. 6 de rede Ethernet 10/100 base T para transmissão
De acordo com as normas ISO 11801 ed.2.0 (2011), de dados a 10/100 Mbps
EN 50173-1 e EIA/TIA 568 C2 De acordo com as normas IEEE 802.3 (Ethernet) e
Utilizam-se com caixas de distribuição com os EN 50081/82-2 (exigências CEM)
respetivos cordões (p. 689) Rede até 26 postos com vários switch-lines em
Instalação possível em todos os suportes com cascata / 6 portas RJ 45 frontais + 1 conector RJ 45
profundidade mínima de 40 mm lateral para cascata ou distribuição de tomadas RJ 45
2 módulos Equipados com sinalizadores de funcionamento
Cat. 6 A STP que permitem identificar o tráfego e as anomalias
10 0 786 28 Branco Fornecidos com porta-etiquetas transparentes
10 0 786 29 Alumínio 6 módulos
Branco
Não administráveis
Cat. 6 FTP 1 0 779 01 Alimentação PoE (Power over
10 0 786 23 Branco Ethernet - norma 802.3af)
10 0 786 27 Alumínio Utilizar um injetor PoE
1 0 779 00 Alimentação 230 VA
Cat. 6 UTP
10 0 786 22 Branco
10 0 786 26 Alumínio
Tomadas com conectores fibra ótica
Equipadas com conectores duplex (2 entradas /
2 saídas), permitindo a ligação de 2 fibras
(equipadas com o respetivo condutor)
Fornecidas com tampas de proteção
Equipadas com porta-etiquetas transparente
2 módulos
Tomada com conectores óticos 2 x SC/APC
monomodo
Ligação tipo “push-pull”
Com "shutters" (proteção laser)
1 0 786 14 Branco

Tomada com conectores óticos 2 x ST
Ligação tipo baioneta (compatível com STII)
1 0 786 16 Branco

Tomada com conectores óticos 2 x SC
Ligação tipo “push-pull”
1 0 786 17 Branco

Tomada com conectores óticos 2 x LC
Ligação tipo “push-pull”
1 0 786 18 Branco
