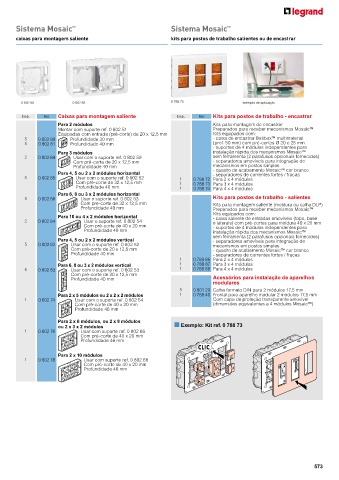

P. 563
Sistema Mosaic Sistema Mosaic
™
™
caixas para montagem saliente kits para postos de trabalho salientes ou de encastrar
0 802 80 0 802 85 0 788 73 exemplo de aplicação
Emb. Ref. Caixas para montagem saliente Emb. Ref. Kits para postos de trabalho - encastrar
Para 2 módulos Kits para montagem de encastrar
Montar com suporte ref. 0 802 51 Preparados para receber mecanismos Mosaic™
Equipadas com entrada (pré-corte) de 20 x 12,5 mm Kits equipados com:
5 0 802 80 Profundidade 30 mm - caixa de encastrar Batibox™ multimaterial
5 0 802 81 Profundidade 40 mm (prof. 50 mm) com pré-cortes Ø 20 e 25 mm
- suportes de 4 módulos independentes para
Para 3 módulos instalação rápida dos mecanismos Mosaic™
2 0 802 89 Usar com o suporte ref. 0 802 59 sem ferramenta (2 parafusos opcionais fornecidos)
Com pré-corte de 20 x 12,5 mm - separadores amovíveis para integração de
Profundidade 40 mm mecanismos em postos simples
Para 4, 5 ou 2 x 2 módulos horizontal - quadro de acabamento Mosaic™ cor branco
- separadores de correntes fortes / fracas
5 0 802 85 Usar com o suporte ref. 0 802 52 1 0 788 72 Para 2 x 4 módulos
Com pré-corte de 32 x 12,5 mm 1 0 788 73 Para 3 x 4 módulos
Profundidade 40 mm 1 0 788 74 Para 4 x 4 módulos
Para 6, 8 ou 3 x 2 módulos horizontal
5 0 802 86 Usar o suporte ref. 0 802 53 Kits para postos de trabalho - salientes
Com pré-corte de 32 x 12,5 mm Kits para montagem saliente (moldura ou calha DLP)
Profundidade 40 mm Preparados para receber mecanismos Mosaic™
Para 10 ou 4 x 2 módulos horizontal Kits equipados com:
- caixa saliente de entradas amovíveis (topo, base
2 0 802 84 Usar o suporte ref. 0 802 54 e laterais) com pré-cortes para moldura 40 x 20 mm
Com pré-corte de 40 x 20 mm - suportes de 4 módulos independentes para
Profundidade 40 mm instalação rápida dos mecanismos Mosaic™
sem ferramenta (2 parafusos opcionais fornecidos)
Para 4, 5 ou 2 x 2 módulos vertical - separadores amovíveis para integração de
5 0 802 82 Usar com o suporte ref. 0 802 52 mecanismos em postos simples
Com pré-corte de 20 x 12,5 mm - quadro de acabamento Mosaic™ cor branco
Profundidade 40 mm - separadores de correntes fortes / fracas
1 0 788 86 Para 2 x 4 módulos
Para 6, 8 ou 3 x 2 módulos vertical 1 0 788 87 Para 3 x 4 módulos
5 0 802 83 Usar com o suporte ref. 0 802 53 1 0 788 88 Para 4 x 4 módulos
Com pré-corte de 20 x 12,5 mm Acessórios para instalação de aparelhos
Profundidade 40 mm
modulares
5 0 801 29 Calha formato DIN para 2 módulos 17,5 mm
Para 2 x 5 módulos ou 2 x 2 x 2 módulos 1 0 788 40 Frontal para aparelho modular 2 módulos 17,5 mm
1 0 802 74 Usar com o suporte ref. 0 802 64 Com capa de proteção transparente amovível
Com pré-corte de 40 x 20 mm (dimensões equivalentes a 4 módulos Mosaic™)
Profundidade 46 mm
Para 2 x 6 módulos, ou 2 x 8 módulos
ou 2 x 3 x 2 módulos n Exemplo: Kit ref. 0 788 73
1 0 802 76 Usar com suporte ref. 0 802 66
Com pré-corte de 40 x 20 mm
Profundidade 46 mm
Para 2 x 10 módulos
1 0 802 78 Usar com suporte ref. 0 802 68
Com pré-corte de 40 x 20 mm
Profundidade 46 mm
573
