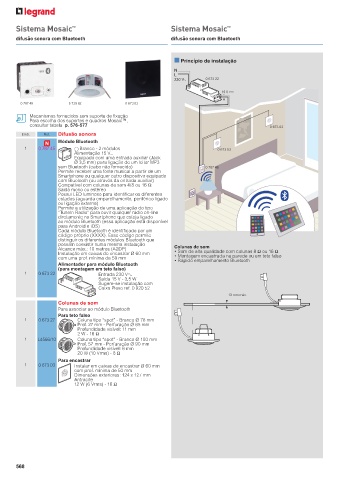

Sistema Mosaic ™ Sistema Mosaic ™

difusão sonora com Bluetooth difusão sonora com Bluetooth

n Princípio de instalação
N
L
230 VA 0 673 22

15 V
-
+
0 787 45 5 739 82 0 673 03
Mecanismos fornecidos sem suporte de fixação
Para escolha dos suportes e quadros Mosaic™,
consultar tabela p. 576-577 0 673 03
Emb. Ref. Difusão sonora
Módulo Bluetooth
1 0 787 45 Branco - 2 módulos 0 673 03
Alimentação 15 V=
Equipado com uma entrada auxiliar (Jack
Ø 3,5 mm) para ligação de um leitor MP3
sem Bluetooth (cabo não fornecido) 0 787 45
Permite receber uma fonte musical a partir de um
Smartphone ou qualquer outro dispositivo equipado
com Bluetooth (ou através da entrada auxiliar)
Compatível com colunas de som 4/8 ou 16 Ω
Saída mono ou estéreo
Possui LED luminoso para identificar os diferentes
estados (aguarda emparelhamento, periférico ligado
ou ligação externa)
Permite a utilização de uma aplicação do tipo
“TuneIn Radio” para ouvir qualquer rádio on-line
diretamente no Smartphone que esteja ligado
ao módulo Bluetooth (essa aplicação está disponível
para Android e iOS)
Cada módulo Bluetooth é identificado por um
código próprio (XXXX). Esse código permite
distinguir os diferentes módulos Bluetooth que
possam coexistir numa mesma instalação Colunas de som
Alcance máx.: 10 metros (A2DP) • Som de alta qualidade com colunas 8 Ω ou 16 Ω
Instalação em caixas de encastrar Ø 60 mm • Montagem encastrada na parede ou em teto falso
com uma prof. mínima de 50 mm • Rápido emparelhamento Bluetooth
Alimentador para módulo Bluetooth
(para montagem em teto falso)
1 0 673 22 Entrada 230 VA
Saída 15 V - 3,5 W
Sugere-se instalação com
Caixa Plexo ref. 0 920 52
13 mm máx.
Colunas de som
Para associar ao módulo Bluetooth
Para teto falso
1 0 673 27 Coluna tipo “spot” - Branco Ø 78 mm
Prof. 27 mm - Perfuração Ø 65 mm
Profundidade visível: 11 mm
2 W - 16 Ω
1 L4566/10 Coluna tipo “spot” - Branco Ø 100 mm
Prof. 57 mm - Perfuração Ø 90 mm
Profundidade visível: 6 mm
20 W (10 Vrms) - 8 Ω
Para encastrar
1 0 673 03 Instalar em caixas de encastrar Ø 60 mm
com prof. mínima de 50 mm
Dimensões exteriores: 124 x 127 mm
Antracite
12 W (6 Vrms) - 16 Ω

568
