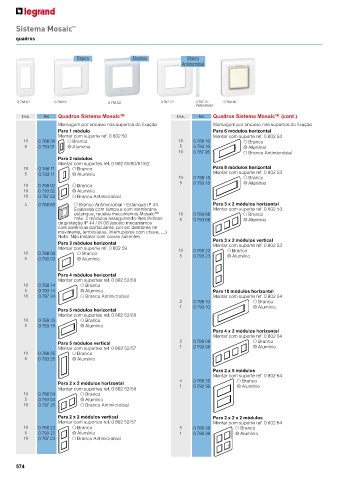

Page 564 - Legrand - Catálogo 2018/2019

Sistema Mosaic
™
quadros

Branco Alumínio Branco
Antimicrobial

0 788 01 0 788 02 0 793 02 0 787 22 0 787 22 0 788 80
Vista lateral
Emb. Ref. Quadros Sistema Mosaic™ Emb. Ref. Quadros Sistema Mosaic™ (cont.)
Montagem por encaixe nos suportes de fixação Montagem por encaixe nos suportes de fixação
Para 1 módulo Para 6 módulos horizontal
Montar com suporte ref. 0 802 50 Montar com suporte ref. 0 802 53
10 0 788 01 Branco 10 0 788 16 Branco
5 0 793 01 Alumínio 5 0 793 16 Alumínio
10 0 787 26 Branco Antimicrobial
Para 2 módulos
Montar com suportes ref. 0 802 51/60/61/62
10 0 788 11 Branco Para 8 módulos horizontal
5 0 793 11 Alumínio Montar com suporte ref. 0 802 53
10 0 788 18 Branco
5 0 793 18 Alumínio
10 0 788 02 Branco
10 0 793 02 Alumínio
10 0 787 22 Branco Antimicrobial
5 0 788 80 Branco Antimicrobial - Estanque IP 44 Para 3 x 2 módulos horizontal
Equipado com tampa e com membrana Montar com suporte ref. 0 802 53
estanque, recebe mecanismos Mosaic™ 10 0 788 06 Branco
máx. 2 módulos assegurando-lhes índices 5 0 793 06 Alumínio
de proteção IP 44 / IK 08 (exceto mecanismos
com saliências particulares, por ex: detetores de
movimento, termostatos, interruptores com chave, …)
Nota: Não instalar com caixas salientes
Para 3 x 2 módulos vertical
Para 3 módulos horizontal Montar com suporte ref. 0 802 53
Montar com suporte ref. 0 802 59 10
10 0 788 03 Branco 5 0 788 23 Branco
Alumínio
0 793 23
5 0 793 03 Alumínio
Para 4 módulos horizontal
Montar com suportes ref. 0 802 52/58
10 0 788 14 Branco
5 0 793 14 Alumínio Para 10 módulos horizontal
10 0 787 24 Branco Antimicrobial Montar com suporte ref. 0 802 54
2 0 788 10 Branco
1 0 793 10 Alumínio
Para 5 módulos horizontal
Montar com suportes ref. 0 802 52/58
10 0 788 15 Branco
5 0 793 15 Alumínio
Para 4 x 2 módulos horizontal
Montar com suporte ref. 0 802 54
Para 5 módulos vertical 2 0 788 08 Branco
Montar com suportes ref. 0 802 52/57 1 0 793 08 Alumínio
10 0 788 25 Branco
5 0 793 25 Alumínio

Para 2 x 5 módulos
Montar com suporte ref. 0 802 64
5 0 788 30 Branco
Para 2 x 2 módulos horizontal 1
Montar com suportes ref. 0 802 52/58 0 793 30 Alumínio
10 0 788 04 Branco
5 0 793 04 Alumínio
10 0 787 25 Branco Antimicrobial

Para 2 x 2 módulos vertical Para 2 x 2 x 2 módulos
Montar com suportes ref. 0 802 52/57 Montar com suporte ref. 0 802 64
10 0 788 22 Branco 5 0 788 38 Branco
5 0 793 22 Alumínio 1 0 793 38 Alumínio
10 0 787 23 Branco Antimicrobial

574
