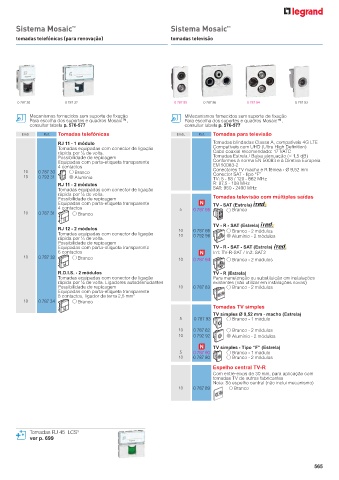

Page 555 - Legrand - Catálogo 2018/2019

Sistema Mosaic ™ Sistema Mosaic ™

tomadas telefónicas (para renovação) tomadas televisão

0 787 30 0 787 32 0 787 95 0 787 86 0 787 94 0 787 93

Mecanismos fornecidos sem suporte de fixação MMecanismos fornecidos sem suporte de fixação
Para escolha dos suportes e quadros Mosaic™, Para escolha dos suportes e quadros Mosaic™,
consultar tabela p. 576-577 consultar tabela p. 576-577
Emb. Ref. Tomadas telefónicas Emb. Ref. Tomadas para televisão
RJ 11 - 1 módulo Tomadas blindadas Classe A, compatíveis 4G LTE
Tomadas equipadas com conector de ligação Compatíveis com UHD (Ultra High Definition)
rápida por ¼ de volta. Cabo coaxial recomendado: 17 VATC
Possibilidade de repicagem Tomadas Estrela / Baixa atenuação (< 1,5 dB)
Equipadas com porta-etiqueta transparente Conformes à norma EN 50083 e à Diretiva Europeia
4 contactos EM 50083-2
10 0 787 30 Branco Conectores TV macho e R fêmea - Ø 9,52 mm
10 0 792 31 Alumínio Conector SAT - tipo “F”
TV: 5 - 68 / 120 - 862 MHz
RJ 11 - 2 módulos R: 87,5 - 108 MHz
Tomadas equipadas com conector de ligação SAT: 950 - 2400 MHz
rápida por ¼ de volta. Tomadas televisão com múltiplas saídas
Possibilidade de repicagem
Equipadas com porta-etiqueta transparente TV - SAT (Estrela)
4 contactos 5 0 787 95 Branco
10 0 787 31 Branco

TV - R - SAT (Estrela)
RJ 12 - 2 módulos 10 0 787 86
Tomadas equipadas com conector de ligação 10 0 792 96 Branco - 2 módulos
Alumínio - 2 módulos
rápida por ¼ de volta.
Possibilidade de repicagem
Equipadas com porta-etiqueta transparente TV - R - SAT - SAT (Estrela)
6 contactos In1: TV-R-SAT / In2: SAT2
10 0 787 32 Branco 10 0 787 94 Branco - 2 módulos
R.D.I.S. - 2 módulos TV - R (Estrela)
Tomadas equipadas com conector de ligação Para manutenção ou substituição em instalações
rápida por ¼ de volta. Ligadores autodesnudantes existentes (não utilizar em instalações novas)
Possibilidade de repicagem 10 0 787 83 Branco - 2 módulos
Equipadas com porta-etiqueta transparente
8 contactos, ligador de terra 2,5 mm 2
10 0 787 34 Branco
Tomadas TV simples
TV simples Ø 9,52 mm - macho (Estrela)
5 0 787 93 Branco - 1 módulo

10 0 787 82 Branco - 2 módulos
10 0 792 92 Alumínio - 2 módulos

TV simples - Tipo “F” (Estrela)
5 0 787 90 Branco - 1 módulo
10 0 787 80 Branco - 2 módulos
Espelho central TV-R
Com entre-eixos de 30 mm, para aplicação com
tomadas TV de outros fabricantes
Nota: Só espelho central (não inclui mecanismo)
10 0 787 89 Branco

Tomadas RJ 45 LCS
3
ver p. 699
