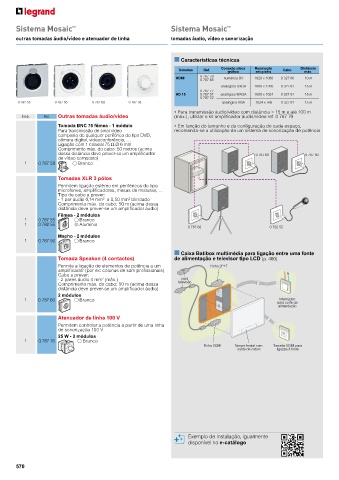

Page 560 - Legrand - Catálogo 2018/2019

Sistema Mosaic ™ Sistema Mosaic ™

outras tomadas áudio/vídeo e atenuador de linha tomadas áudio, vídeo e sonorização

n Características técnicas

Tomadas Ref. Conexão placa Resolução Cabo Distância
máx.
em pixéis
gráfica
HDMI 0 787 78 numérica DV 1920 x 1080 0 327 80 10 m
0 787 68
analógica UXGA 1600 x 1200 0 327 81 15 m
0 787 77
HD 15 0 787 57 analógica WXGA 1600 x 1024 0 327 81 15 m
0 787 72
0 792 55 0 787 56 0 787 60 0 787 76 analógica XGA 1024 x 768 0 327 81 15 m
• Para transmissão áudio/vídeo com distância > 15 m e até 100 m
Emb. Ref. Outras tomadas áudio/vídeo (máx.), utilizar o kit amplificador áudio/vídeo ref. 0 787 70
Tomada BNC 75 fêmea - 1 módulo • Em função do tamanho e da configuração de cada espaço,
Para transmissão de sinal vídeo recomenda-se a utilização de um sistema de sonorização de potência
composto de qualquer periférico do tipo DVD,
câmara digital, videoconferência, …
Ligação com 1 coaxial 75 Ω Ø 6 mm
Comprimento máx. do cabo: 50 metros (acima
dessa distância deve prever-se um amplificador 0 787 60 0 787 60
de vídeo composto)
1 0 787 58 Branco
Tomadas XLR 3 pólos
Permitem ligação estéreo em periféricos do tipo
microfones, amplificadores, mesas de misturas, …
Tipo de cabo a prever:
- 1 par áudio 0,14 mm a 0,50 mm blindado
2
2
Comprimento máx. do cabo: 50 m (acima dessa
distância deve prever-se um amplificador áudio)
Fêmea - 2 módulos
1 0 787 55 Branco
1 0 792 55 2 PUSH 3 1 Alumínio
0 787 60 0 792 55
Macho - 2 módulos
1 0 787 56 Branco
n Caixa Batibox multimédia para ligação entre uma fonte
Tomada Speakon (4 contactos) de alimentação e televisor tipo LCD (p. 400)
Permite a ligação de elementos de potência a um Ficha 2P+T
amplificador (por ex: colunas de som profissionais)
Cabo a prever: L N
para
- 2 pares áudio 4 mm (máx.) televisão
2
Comprimento máx. do cabo: 50 m (acima dessa
distância deve prever-se um amplificador áudio)
2 módulos
1 0 787 60 Branco Interruptor
para corte da
alimentação
Atenuador de linha 100 V
Permitem controlar a potência a partir de uma linha
de sonorização 100 V
25 W - 2 módulos
1 0 787 76 Branco
Ficha HDMI Tampa frontal com Tomada HDMI para
saída de cabos ligação à fonte

Exemplo de instalação, igualmente
disponível no e-catálogo

570
