P. 77

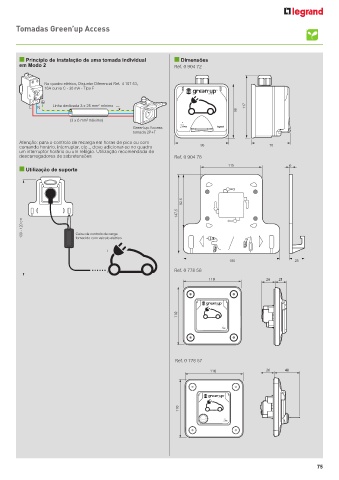

Tomadas Green’up Access
n Princípio de instalação de uma tomada individual n Dimensões
em Modo 2 Ref. 0 904 72
No quadro elétrico, Disjuntor Diferencial Ref. 4 107 53,
16A curva C - 30 mA - Tipo F
10 mA
16 A
Linha dedicada 3 x 25 mm mínimo 117
2
L N
98
(3 x 6 mm máximo)
2
Green'up Access
tomada 2P+T
Atenção: para o controlo de recarga em horas de pico ou com
comando horário, interruptor, etc... deve adicionar-se no quadro 98 70
um interruptor horário ou um relógio. Utilização recomendada de
descarregadores de sobretensões Ref. 0 904 78
115 6
n Utilização de suporte
92.5
147.5
100 - 120 cm Caixa de controlo de carga
fornecido com veículo elétrico.
180 28
Ref. 0 778 56
110 26 21
110
Ref. 0 778 57
110 26 48
110
75
