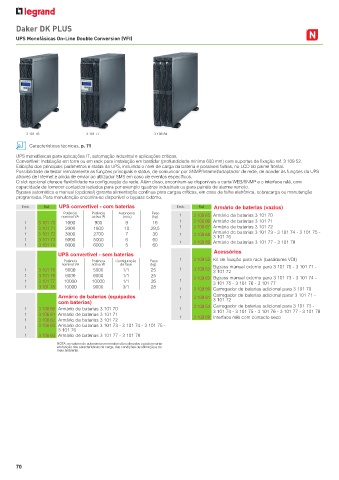

Page 72 - Catálogo Geral Legrand 2024

Daker DK PLUS

UPS Monofásicas On-Line Double Conversion (VFI)

3 101 76 3 101 77 3 106 64
Características técnicas, p. 71

UPS monofásicas para aplicações IT, automação industrial e aplicações críticas.
Convertível: Instalação em torre ou em rack para instalação em bastidor (profundidade mínima 600 mm) com suportes de fixação ref. 3 109 52.
Exibição dos principais parâmetros e status da UPS, incluindo o nível de carga da bateria e possíveis falhas, no LCD do painel frontal.
Possibilidade de testar remotamente as funções principais e status, de comunicar por SNMP/Internet/adaptador de rede, de aceder às funções da UPS
através de Internet e ainda de enviar ao utilizador SMS em caso de eventos específicos.
O slot opcional oferece flexibilidade na configuração da rede. Além disso, encontram-se disponíveis a carta WEB/SNMP e o interface relé, com
capacidade de fornecer contactos isolados para por exemplo quadros industriais ou para painéis de alarme remoto.
Bypass automático e manual (opcional) garante alimentação contínua para cargas críticas, em caso de falha eletrônica, sobrecarga ou manutenção
programada. Para manutenção encontra-se disponível o bypass externo.
Emb. Ref. UPS convertível - com baterias Emb. Ref. Armário de baterias (vazios)
Potência Potência Autonomia Peso
nominal VA activa W (min.) (kg) 1 3 106 65 Armário de baterias 3 101 70
1 3 101 70 1000 900 9 16 1 3 106 66 Armário de baterias 3 101 71
1 3 101 71 2000 1800 10 29,5 1 3 106 67 Armário de baterias 3 101 72
1 3 101 72 3000 2700 7 30 1 3 106 68 Armário de baterias 3 101 73 - 3 101 74 - 3 101 75 -
3 101 76
1 3 101 73 5000 5000 6 60 1 3 106 69 Armário de baterias 3 101 77 - 3 101 78
1 3 101 74 6000 6000 5 60
Acessórios
UPS convertível - sem baterias
Potência Potência Configuração Peso 1 3 109 52 Kit de fixação para rack (bastidores VDI)
nominal VA activa W de fase (kg) Bypass manual externo para 3 101 70 - 3 101 71 -
1 3 101 75 5000 5000 1/1 25 1 3 109 53 3 101 72
1 3 101 76 6000 6000 1/1 25 3 109 63 Bypass manual externo para 3 101 73 - 3 101 74 -
1 3 101 77 10000 10000 1/1 26 1 3 101 75 - 3 101 76 - 3 101 77
1 3 101 78 10000 9000 3/1 28 1 3 109 59 Carregador de baterias adicional para 3 101 70
Armário de baterias (equipados 1 3 109 61 Carregador de baterias adicional parar 3 101 71 -
com baterias) 3 101 72
1 3 106 60 Armário de baterias 3 101 70 1 3 109 54 Carregador de baterias adicional para 3 101 73 -
3 101 74 - 3 101 75 - 3 101 76 - 3 101 77 - 3 101 78
1 3 106 61 Armário de baterias 3 101 71 1 3 109 69 Interface relé com contacto seco
1 3 106 62 Armário de baterias 3 101 72
3 106 63 Armário de baterias 3 101 73 - 3 101 74 - 3 101 75 -
1
3 101 76
1 3 106 64 Armário de baterias 3 101 77 - 3 101 78
NOTA: os valores de autonomia em minutos são estimados e podem variar
em função das características da carga, das condições de utilização e do
meio ambiente.

70
