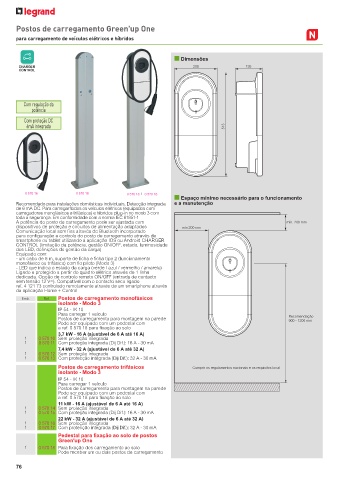

Page 78 - Catálogo Geral Legrand 2024

Postos de carregamento Green'up One

para carregamento de veículos elétricos e híbridos

n Dimensões
CHARGER 208 135
CONTROL

Com regulação da
potência

Com proteção DC
6mA integrada 513

0 570 16 0 570 18 0 570 18 + 0 570 16
n Espaço mínimo necessário para o funcionamento
Recomendado para instalações domésticas individuais. Detecção integrada e a manutenção
de 6 mA DC. Para carregar todos os veículos elétricos (equipados com
carregadores monofásicos e trifásicos) e híbridos plug-in no modo 3 com
toda a segurança. Em conformidade com a norma IEC 61851-1
A potência do posto de carregamento pode ser ajustada com mín. 200 mm
dispositivos de proteção e circuitos de alimentação adaptados mín.200 mm
Comunicação local sem fios através de Bluetooth incorporado
para configuração e controlo do posto de carregamento através de
smartphone ou tablet utilizando a aplicação IOS ou Android CHARGER
CONTROL (limitação da potência, gestão ON/OFF, estado, luminosidade
dos LED, definições de gestão da carga)
Equipado com:
- um cabo de 5 m, suporte de ficha e ficha tipo 2 (funcionamento
monofásico ou trifásico) com fio piloto (Modo 3)
- LED que indica o estado da carga (verde / azul / vermelho / amarelo)
Ligado e protegido a partir do quadro elétrico através de 1 linha
dedicada. Opção de controlo remoto ON/OFF (entrada de contacto
sem tensão 12 V=). Compatível com o contacto seco ligado
ref. 4 121 73 controlado remotamente através de um smartphone através
da aplicação Home + Control
Emb. Ref. Postos de carregamento monofásicos
isolante - Modo 3
IP 54 - IK 10
Para carregar 1 veículo Recomendação
Postos de carregamento para montagem na parede 900 - 1200 mm
Pode ser equipado com um pedestal com
a ref. 0 570 18 para fixação ao solo
3,7 kW - 16 A (ajustável de 6 A até 16 A)
1 0 570 10 Sem proteção integrada
1 0 570 11 Com proteção integrada (Dij Dif.): 16 A - 30 mA
7,4 kW - 32 A (ajustável de 6 A até 32 A)
1 0 570 12 Sem proteção integrada
1 0 570 13 Com protecção integrada (Dij Dif.): 32 A - 30 mA
Postos de carregamento trifásicos Cumprir os regulamentos nacionais e os requisitos local
isolante - Modo 3
IP 54 - IK 10
Para carregar 1 veículo
Postos de carregamento para montagem na parede
Pode ser equipado com um pedestal com
a ref. 0 570 18 para fixação ao solo
11 kW - 16 A (ajustável de 6 A até 16 A)
1 0 570 14 Sem proteção integrada
1 0 570 15 Com proteção integrada (Dij Dif.): 16 A - 30 mA
22 kW - 32 A (ajustável de 6 A até 32 A)
1 0 570 16 Sem proteção integrada
1 0 570 17 Com protecção integrada (Dij Dif.): 32 A - 30 mA
Pedestal para fixação ao solo de postos
Green'up One
1 0 570 18 Para fixação dos carregamento ao solo
Pode receber um ou dois postos de carregamento

76
