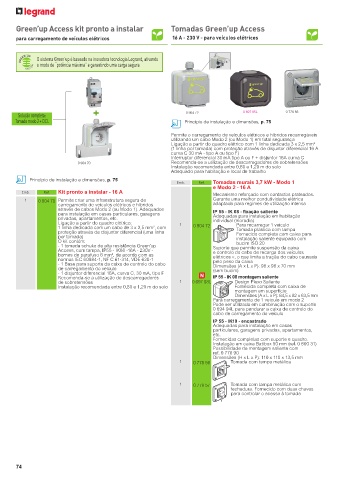

Page 76 - Catálogo Geral Legrand 2024

Green’up Access kit pronto a instalar Tomadas Green’up Access

para carregamento de veículos elétricos 16 A - 230 V - para veículos elétricos

O sistema Green’up é baseado na inovadora tecnologia Legrand, ativando
o modo de “potência máxima” e garantindo uma carga segura

Solução completa: + 0 904 72 0 697 85L 0 778 56
Tomada modo 2 + D.D. Princípio de instalação e dimensões, p. 75

Permite o carregamento de veículos elétricos e híbridos recarregáveis
utilizando um cabo Modo 2 (ou Modo 1) em total segurança
Ligação a partir do quadro elétrico com 1 linha dedicada 3 x 2,5 mm 2
(1 linha por tomada) com proteção através de disjuntor diferencial 16 A
curva C 30 mA - tipo A ou tipo F)
Interruptor diferencial 30 mA tipo A ou F + disjuntor 16A curva C
0 904 70 Recomenda-se a utilização de descarregadores de sobretensões
Instalação recomendada entre 0,80 e 1,20 m do solo
Adequado para habitação e local de trabalho
Princípio de instalação e dimensões, p. 75
Emb. Ref. Tomadas murais 3,7 kW - Modo 1
e Modo 2 - 16 A
Emb. Ref. Kit pronto a instalar - 16 A Mecanismo reforçado com contactos prateados.
1 0 904 70 Permite criar uma infraestrutura segura de Garante uma melhor condutividade elétrica
carregamento de veículos elétricos e híbridos adaptada para regimes de utilização intensa
através de cabos Modo 2 (ou Modo 1). Adequados IP 55 - IK 08 - fixação saliente
para instalação em casas particulares, garagens Adequadas para instalação em habitação
privadas, apartamentos, etc. individual (moradia)
Ligação a partir do quadro elétrico: 1 Para recarregar 1 veículo
1 linha dedicada com um cabo de 3 x 2,5 mm , com 0 904 72 Tomada plástica com tampa
2
proteção através de disjuntor diferencial (uma linha Fornecido completa com caixa para
por tomada) instalação saliente equipada com
O kit contém: bucim ISO 20
- 1 tomada schuko de alta resistência Green’up Suporte que permite suspensão da caixa
Access, com tampa, IP55 - IK08 -16A - 230V - e controlo do cabo de recarga dos veículos
bornes de parafuso 6 mm , de acordo com as elétricos «, o que limita a tração do cabo causada
2
normas IEC 60884-1, NF C 61-314, VDE 620-1 pelo peso da caixa
- 1 Base para suporte da caixa de controlo do cabo Dimensões (A x L x P): 98 x 98 x 70 mm
de carregamento do veículo (sem bucim)
- 1 disjuntor diferencial 16A, curva C, 30 mA, tipo F
Recomenda-se a utilização de descarregadores IP 55 - IK 08 montagem saliente
de sobretensões 1 0 697 08L Design Plexo Saliente
Instalação recomendada entre 0,80 e 1,20 m do solo Fornecida completa com caixa de
montagem em superfície
Dimensões (A x L x P): 84,5 x 82 x 63,5 mm
Para carregamento de 1 veiculo em modo 2
Pode ser utilizado em combinação com o suporte
0 694 94L para pendurar a caixa de controlo do
cabo de carregamento do veículo
IP 55 - IK10 - encastrado
Adequadas para instalação em casas
particulares, garagens privadas, apartamentos,
etc.
Fornecidas completas com suporte e quadro.
Instalação em caixa Batibox 50 mm (ref. 0 800 31)
Possibilidade de montagem saliente com
ref. 0 778 90
Dimensões (H x L x P): 110 x 110 x 13,5 mm
1 0 778 56 Tomada com tampa metálica

1 0 778 57 Tomada com tampa metálica com
fechadura. Fornecido com duas chaves
para controlar o acesso à tomada
