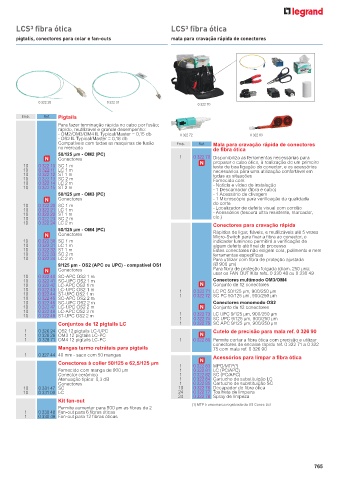

Page 767 - Catálogo Geral Legrand 2024

LCS³ fibra ótica LCS³ fibra ótica

pigtalis, conectores para colar e fan-outs mala para cravação rápida de conectores

0 322 20 0 322 31
0 322 70
Emb. Ref. Pigtails
Para fazer terminação rápida no cabo por fusão;
rápido, reutilizável e grande desempenho:
- OM2/OM3/OM4 IL Typical/Master = 0,15 db 0 322 72 0 322 83
- OS2 IL Typical/Master = 0,18 db
Compatíveis com todas as maquinas de fusão Emb. Ref. Mala para cravação rápida de conectores
no mercado de fibra ótica
50/125 μm - OM2 (PC)
Conectores 1 0 322 70 Disponibiliza as ferramentas necessárias para
10 0 322 10 SC 1 m preparar o cabo ótico, à realização de um primeiro
teste de boa ligação do conector, e os acessórios
10 0 322 11 LC 1 m necessários para uma utilização confortável em
10 0 322 12 ST 1 m todas as situações
10 0 322 13 SC 2 m Fornecido com:
10 0 322 14 LC 2 m - Notícia e vídeo de instalação
10 0 322 15 ST 2 m - 1 Descarnador (fibra e cabo)
50/125 μm - OM3 (PC) - 1 Acessório de clivagem
Conectores - 1 Microscópio para verificação da qualidade
do corte
10 0 322 20 SC 1 m
10 0 322 21 LC 1 m - Localizador de defeito visual com cordão
10 0 322 22 ST 1 m - Acessórios (tesoura ultra resistente, marcador,
10 0 322 23 SC 2 m etc.)
10 0 322 24 LC 2 m Conectores para cravação rápida
50/125 μm - OM4 (PC) Rápidos de ligar, fiáveis, e reutilizáveis até 5 vezes
Conectores Micro-Switch para fixar a fibra ao conector, o
10 0 322 30 SC 1 m indicador luminoso permitirá a verificação de
10 0 322 31 LC 1 m algum defeito até final do processo
10 0 322 32 ST 1 m Estes conectores não exigem cola, polimento e nem
10 0 322 33 SC 2 m ferramentas específicas
10 0 322 34 LC 2 m Para utilizar com fibra de proteção ajustada
9/125 μm - OS2 (APC ou UPC) - compatível OS1 (Ø 900 µm)
Conectores Para fibra de proteção folgada (diam. 250 µm);
usar os FAN OUT Kits refs. 0 330 48 ou 0 330 49
10 0 322 40 SC-APC OS2 1 m
10 0 322 41 SC-UPC OS2 1 m Conectores multímodo OM3/OM4
10 0 322 42 LC-APC OS2 1 m Conjunto de 12 conectores
10 0 322 43 LC-UPC OS2 1 m 1 0 322 71 LC PC 50/125 µm, 900/250 µm
10 0 322 44 ST-UPC OS2 1 m 1 0 322 72 SC PC 50/125 µm, 900/250 µm
10 0 322 45 SC-APC OS2 2 m
10 0 322 46 SC-UPC OS2 2 m Conectores monomodo OS2
10 0 322 47 LC-UPC OS2 2 m Conjunto de 12 conectores
10 0 322 48 LC-APC OS2 2 m
10 0 322 49 ST-UPC OS2 2 m 1 0 322 73 LC UPC 9/125 µm, 900/250 µm
1 0 322 74 SC UPC 9/125 µm, 900/250 µm
Conjuntos de 12 pigtails LC 1 0 322 75 SC APC 9/125 µm, 900/250 µm
1 0 326 24 OS2 12 pigtails LC-UPC Cutelo de precisão para mala ref. 0 326 90
1 0 326 26 OM3 12 pigtails LC-PC
1 0 326 71 OM4 12 pigtails LC-PC 1 0 322 80 Permite cortar a fibra ótica com precisão e utilizar
conectores de encaixe rápido ref. 0 322 71 a 0 322
Mangas termo retráteis para pigtails 75 com mala ref. 0 326 90
1 0 327 44 40 mm - saco com 50 mangas
Acessórios para limpar a fibra ótica
Conectores à coller 50/125 e 62,5/125 μm 1 0 322 83 MPO/MTP( )
1
Fornecido com manga de 900 μm 1 0 322 81 LC (PC/APC)
Conector cerâmico 1 0 322 82 SC (PC/APC)
Atenuação tipica: 0,3 dB 1 0 322 84 Cartucho de substituição LC
Conectores 1 0 322 85 Cartucho de substituição SC
10 0 331 47 SC 10 0 322 76 Decapador de fibra ótica
10 0 331 00 LC 24 0 322 77 Toalhete de limpeza
24 0 322 78 Spray de limpeza
Kit fan-out
(1) MTP é uma marca registrada da US Conec Ltd
Permite aumentar para 900 μm as fibras de 2
1 0 330 48 Fan-out para 6 fibras óticas
1 0 330 49 Fan-out para 12 fibras óticas

765
