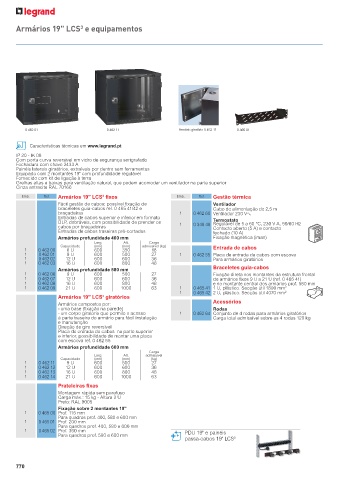

Page 772 - Catálogo Geral Legrand 2024

Armários 19" LCS e equipamentos
3

0 462 01 0 462 11 Armário giratório 0 462 11 0 465 01

Características técnicas em www.legrand.pt

IP 20 - IK 08
Com porta curva reversível em vidro de segurança serigrafado
Fechadura com chave 2433 A
Painéis laterais giratórios, extraíveis por dentro sem ferramentas
Equipado com 2 montantes 19" com profundidade regulável
Fornecido com kit de ligação à terra
Grelhas altas e baixas para ventilação natural, que podem acomodar um ventilador na parte superior
Cinza antracite RAL 70166
3
Emb. Ref. Armários 19" LCS fixos Emb. Ref. Gestão térmica
Fácil gestão de cabos: possível fixação de Ventilador
braceletes guia-cabos ref. 0 465 41/42 e Cabo de alimentação de 2,5 m
braçadeiras 1 0 462 60 Ventilador 230 VA
Entradas de cabos superior e inferior em formato Termostato
DLP, dobráveis, com possibilidade de prender os 1 0 348 48 Regulável de 5 a 60 °C, 230 V A, 50/60 Hz
cabos por braçadeiras Contacto aberto (5 A) e contacto
Entradas de cabos traseiras pré-cortadas fechado (10 A)
Armários profundidade 400 mm Fixação magnética (iman)
Larg. Alt. Carga
Capacidade (mm) (mm) admissível (kg) Entrada de cabos
1 0 462 00 6 U 600 350 18
1 0 462 01 9 U 600 500 27 1 0 462 55 Placa de entrada de cabos com escova
1 0 462 02 12 U 600 600 36 Para armários giratórios
1 0 462 03 16 U 600 800 48
Armários profundidade 580 mm Braceletes guia-cabos
1 0 462 06 9 U 600 500 27 Fixação direta nos montantes da estrutura frontal
1 0 462 07 12 U 600 600 36 de armários fixos 9 U a 21 U (ref. 0 465 41)
1 0 462 08 16 U 600 800 48 e no montante central dos armários prof. 580 mm
1 0 462 09 21 U 600 1000 63 1 0 465 41 1 U, plástico. Secção útil 1890 mm 2
1 0 465 42 2 U, plástico. Secção útil 4070 mm 2
Armários 19" LCS giratórios
3
Armários compostos por: Acessórios
- uma base (fixação na parede) Rodas
- um corpo giratório que permite o acesso 1 0 462 64 Conjunto de 4 rodas para armários giratórios
à parte traseira do armário para fácil instalação Carga total admissível sobre as 4 rodas 120 kg
e manutenção
Direção de giro reversível
Placa de entrada de cabos na parte superior
e inferior, possibilidade de montar uma placa
com escova ref. 0 462 55
Armários profundidade 600 mm
Carga
Larg. Alt. admissível
Capacidade (mm) (mm) (kg)
1 0 462 11 9 U 600 500 27
1 0 462 12 12 U 600 600 36
1 0 462 13 16 U 600 800 48
1 0 462 14 21 U 600 1000 63
Prateleiras fixas
Montagem rápida sem parafuso
Carga máx.: 15 kg - Altura 2 U
Preto: RAL 9005
Fixação sobre 2 montantes 19"
1 0 465 00 Prof. 115 mm
Para quadros prof. 400, 580 e 600 mm
1 0 465 01 Prof. 200 mm
Para quadros prof. 400, 580 e 600 mm
1 0 465 02 Prof. 360 mm PDU 19" e painéis
Para quadros prof. 580 e 600 mm
3
passa-cabos 19" LCS

770
