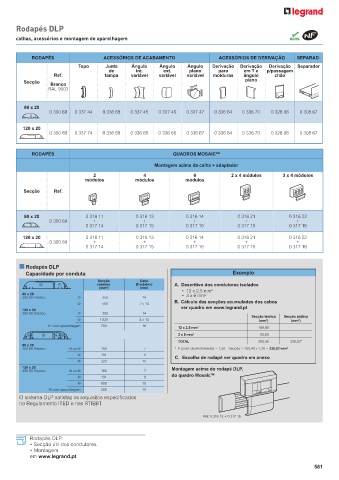

Page 583 - Catálogo Geral Legrand 2024

Rodapés DLP

calhas, acessórios e montagem de aparelhagem

RODAPÉS ACESSÓRIOS DE ACABAMENTO ACESSÓRIOS DE DERIVAÇÃO SEPARAD.
Topo Junta Ângulo Ângulo Ângulo Derivação Derivação Derivação Separador
plano
de int. ext. 033747-53179o.eps para em T e p/passagem o030867
032806-35359o.eps
tampa
Ref. 033744-35358o.eps variável variável variável molduras ângulo chão
o033670
o033668 o033665 o033666 o033664a plano
Secção Branco
RAL 9003
80 x 20
0 300 69 0 337 44 0 336 68 0 337 45 0 337 46 0 337 47 0 336 64 0 336 70 0 328 06 0 308 67

120 x 20
0 300 89 0 337 74 0 336 68 0 336 65 0 336 66 0 336 67 0 336 64 0 336 70 0 328 06 0 308 67

RODAPÉS QUADROS MOSAIC TM

Montagem acima da calha + adaptador
031621+31702-52972o.eps 031622+31703-52973o.eps
2 4 6 2 x 4 módulos 3 x 4 módulos
031614+31703-52971o.eps
módulos 031613+31702-52970o.eps módulos
031611+31701-52969o.eps módulos
Secção Ref.

80 x 20 0 316 11 0 316 13 0 316 14 0 316 21 0 316 22
0 300 69 + + + + +
0 317 14 0 317 15 0 317 16 0 317 15 0 317 16

120 x 20 0 316 11 0 316 13 0 316 14 0 316 21 0 316 22
0 300 89 + + + + +
0 317 14 0 317 15 0 317 16 0 317 15 0 317 16

n Rodapés DLP
030069-6711s.eps
Capacidade por conduta Exemplo
Secção Cabo
2 1 máxima Ø máximo A. Descritivo dos condutores isolados
(mm 2 ) (mm) • 12 x 2,5 mm 2
80 x 20 • 3 x 6 mm 2
300 69 Branco ➀ 350 14
➁ 500 2 x 14 B. Cálculo das secções acumuladas dos cabos
120 x 20 ver quadro em www.legrand.pt
300 89 Branco ➀ 350 14 Secção teórica Secção prática
030069-6712s.eps ➁ 1 020 4 x 14 (mm 2 ) (mm 2 )
➁ com aparelhagem 700 16
12 x 2,5 mm 2 166,80

6 5 4 3 3 x 6 mm 2 93,60

TOTAL 260,40 338,52*
80 x 20
300 69 Branco ➂ ou ➅ 180 7 * K (coef. de enchimento) = 1,30 Secção = 260,40 x 1,30 = 338,52 mm 2
➃ 191 8 031613+31715-53176e.eps
C. Escolha de rodapé ver quadro em anexo
➄ 320 15
120 x 20 Montagem acima do rodapé DLP,
300 89 Branco ➂ ou ➅ 180 7
do quadro Mosaic TM
➃ 191 8
➄ 800 15
➄ com aparelhagem 500 15
O sistema DLP satisfaz os requisitos especificados
no Regulamento ITED e nas RTIEBT
Ref. 0 316 13 + 0 317 15

Rodapés DLP:
pt
• Secção útil dos condutores
• Montagem
em www.legrand.pt
