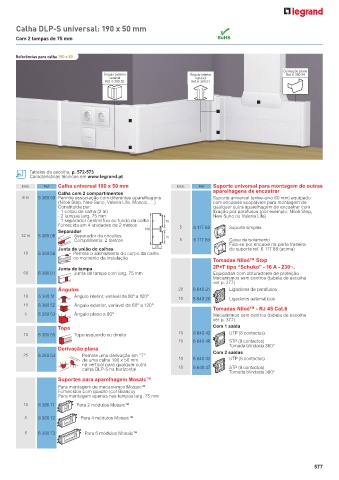

Page 579 - Catálogo Geral Legrand 2024

Calha DLP-S universal: 190 x 50 mm

Com 2 tampas de 75 mm

Referências para calha 190 x 50

Derivação plana
Ângulo exterior Ângulo interior Ref. 6 380 54
variável variável
Ref. 6 380 52 Ref. 6 380 51

Tabelas de escolha, p. 572-573
Características técnicas em www.legrand.pt
Emb. Ref. Calha universal 190 x 50 mm Emb. Ref. Suporte universal para montagem de outras
Calha com 2 compartimentos aparelhagens de encastrar
8 m 6 380 50 Permite associação com diferentes aparelhagens Suporte universal (entre-eixo 60 mm) equipado
(Niloé Step, New Suno, Valena Life, Mosaic, …) com encaixes acopláveis para montagem de
Constituída por: qualquer outra aparelhagem de encastrar com
- 1 corpo de calha (2 m) fixação por parafusos (por exemplo: Niloé Step,
- 2 tampas larg. 75 mm New Suno ou Valena Life)
- 1 separador central fixo ao fundo da calha 75
Fornecida em 4 unidades de 2 metros 5 6 117 88 Suporte simples
Separador 190
32 m 6 380 08 Separador de circuitos 75
Comprimento: 2 metros 5 6 117 89 Caixa de isolamento
Fixa-se por encaixe na parte traseira
50
Junta de união de calhas do suporte ref. 6 117 88 (acima)
10 6 380 56 Permite o alinhamento do corpo da calha
no momento da instalação Tomadas Niloé™ Step
2P+T tipo “Schuko” - 16 A - 230±
Junta de tampa
50 6 380 01 Junta de tampa com larg. 75 mm Equipadas com obturadores de proteção
Mecanismos sem centros (tabela de escolha
ver p. 377)
Ângulos 20 8 640 21 Ligadores de parafusos
10 6 380 51 Ângulo interior, variável de 80º a 120º
10 8 640 20 Ligadores automáticos
10 6 380 52 Ângulo exterior, variável de 60º a 120º
Tomadas Niloé™ - RJ 45 Cat.6
5 6 380 53 Ângulo plano a 90º Mecanismos sem centros (tabela de escolha
ver p. 377)
Topo Com 1 saída
10 6 380 55 Topo esquerdo ou direito 10 8 640 42 UTP (8 contactos)
10 8 640 46 STP (9 contactos)
Tomada blindada 360°
Derivação plana
25 6 380 54 Permite uma derivação em “T” Com 2 saídas
de uma calha 190 x 50 mm 10 8 640 43 UTP (8 contactos)
na vertical para qualquer outra 10
calha DLP-S na horizontal 8 640 47 STP (9 contactos)
Tomada blindada 360°
Suportes para aparelhagem Mosaic™
Para montagem de mecanismos Mosaic™
Fornecidos com quadro (cor Branco)
Para montagem apenas nas tampas larg. 75 mm
10 6 380 71 Para 2 módulos Mosaic™

5 6 380 72 Para 4 módulos Mosaic™

5 6 380 73 Para 6 módulos Mosaic™

577
