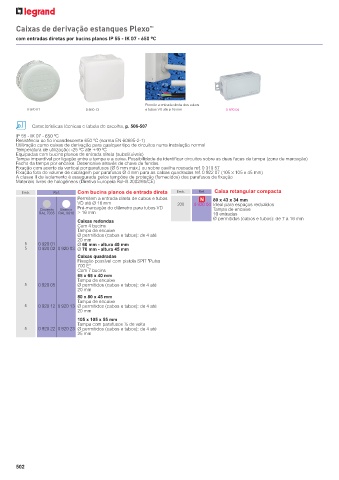

Caixas de derivação estanques Plexo            ™

       com entradas diretas por bucins planos IP 55 - IK 07 - 650 ºC








                                                          Ø16


                                                    Permite a entrada direta dos cabos
          0 920 01             0 920 13             e tubos VD até ø 16 mm      0 920 04

            Características técnicas e tabela de escolha, p. 506-507
       IP 55 - IK 07 - 650 ºC
       Resistência ao fio incandescente 650 ºC (norma EN 60695-2-1)
       Utilização como caixas de derivação para qualquer tipo de circuitos numa instalação normal
       Temperatura de utilização: -25 ºC até +40 ºC
       Equipadas com bucins planos de entrada direta (substituíveis)
       Tampa imperdível por ligação entre a tampa e a caixa. Possibilidade de identificar circuitos sobre as duas faces da tampa (zona de marcação)
       Fecho da tampa por encaixe. Desencaixe através de chave de fendas
       Fixação com acerto da vertical por parafusos (Ø 5 mm máx.) ou sobre cavilha roscada ref. 0 319 57
       Fixação fora do volume de cablagem por parafusos Ø 4 mm para as caixas quadradas ref. 0 922 07 (105 x 105 x 45 mm)
       A classe II de isolamento é assegurada pelos tampões de proteção (fornecidos) dos parafusos de fixação
       Materiais livres de halogéneos (Diretiva Europeia RoHS 2002/95/CE)

         Emb.       Ref.    Com bucins planos de entrada direta  Emb.  Ref.   Caixa retangular compacta
                            Permitem a entrada direta de cabos e tubos      80 x 43 x 34 mm
                            VD até Ø 16 mm                     200
                                                                      0 920 04 Ideal para espaços reduzidos
               Cinzento   Branco   Pré-marcação do diâmetro para tubos VD    Tampa de encaixe
               RAL 7035  RAL 9010 > 16 mm                                   10 entradas
                                                                            Ø permitidos (cabos e tubos): de 7 a 16 mm
                            Caixas redondas
                            Com 4 bucins
                            Tampa de encaixe
                            Ø permitidos (cabos e tubos): de 4 até
                            20 mm
          5    0 920 01     Ø 60 mm - altura 40 mm
          5    0 920 02 0 920 03 Ø 70 mm - altura 45 mm
                            Caixas quadradas
                            Fixação possível com pistola SPIT "Pulsa
                            700 E"
                            Com 7 bucins
                            65 x 65 x 40 mm
                            Tampa de encaixe
          5    0 920 05     Ø permitidos (cabos e tubos): de 4 até
                            20 mm
                            80 x 80 x 45 mm
                            Tampa de encaixe
          5    0 920 12 0 920 13 Ø permitidos (cabos e tubos): de 4 até
                            20 mm
                            105 x 105 x 55 mm
                            Tampa com parafusos ¼ de volta
          5    0 920 22 0 920 23 Ø permitidos (cabos e tubos): de 4 até
                            25 mm
