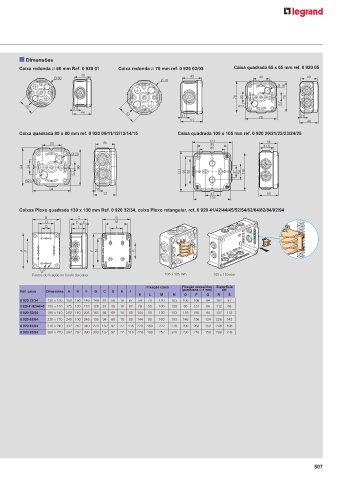

n Dimensões
Caixa redonda Ø 60 mm Ref. 0 920 01 Caixa redonda Ø 70 mm ref. 0 920 02/03 Caixa quadrada 65 x 65 mm ref. 0 920 05
40 45
Ø 60 40 40
Ø 70
Ø 16
78 30 75
5,7
R23
11
40
46
11 78 11
50
51 46
Caixa quadrada 80 x 80 mm ref. 0 920 09/11/12/13/14/15 Caixa quadrada 105 x 105 mm ref. 0 920 20/21/22/23/24/25
121 54
50 45 95
80 41,8
Ø 20
94 34 90
5,7 121 95 80 37 50 116
R23
94 11
52 47 60
116
Caixas Plexo quadrada 130 x 130 mm Ref. 0 920 32/34, caixa Plexo retangular, ref. 0 920 41/42/44/45/52/54/62/64/82/84/92/94
B C G
O D E M
Q I L

A P F N K

Pontos de fixação no fundo da caixa 105 x 105 mm 155 x 110 mm
Fixação caixa Fixação acessórios Superfície
Ref. caixa Dimensões A B F G C D E I (parafusos Ø 4 mm) útil
K L M N O P Q R S
0 920 32/34 130 x 130 150 150 149 149 81 56 18 67 54 70 120 103 106 106 84 102 87
0 920 41/42/44/45 155 x 110 175 130 173 128 81 56 18 67 79 50 100 128 86 131 64 112 88
0 920 52/54 180 x 140 200 160 205 165 94 69 18 80 104 50 130 153 116 156 94 137 112
0 920 62/64 220 x 170 240 190 245 195 94 69 18 80 144 80 160 193 146 196 124 226 142
0 920 82/84 310 x 240 332 262 340 270 132 97 27 116 220 160 222 276 200 260 150 248 198
0 920 92/94 360 x 270 382 292 390 300 132 97 27 116 270 190 252 326 230 210 150 298 228
