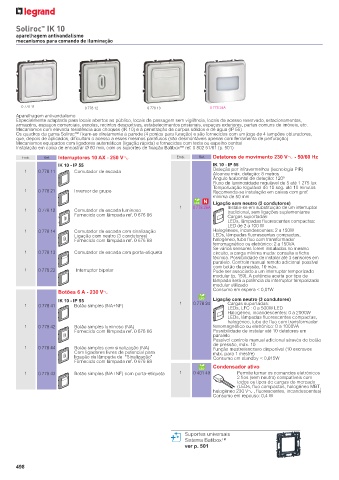

Page 500 - Catálogo Geral Legrand 2024
P. 500
Soliroc IK 10
™
aparelhagem antivandalismo
mecanismos para comando de iluminação
0 778 11 0 778 12 0 778 13 0 778 24A
Aparelhagem antivandalismo
Especialmente adaptada para locais abertos ao público, locais de passagem sem vigilância, locais de acesso reservado, estacionamentos,
armazéns, espaços comerciais, escolas, recintos desportivos, estabelecimentos prisionais, espaços exteriores, partes comuns de imóveis, etc.
Mecanismos com elevada resistência aos choques (IK 10) e à penetração de corpos sólidos e de água (IP 55)
Os quadros da gama Soliroc™ fixam-se diretamente à parede (4 pontos para furação) e são fornecidos com um jogo de 4 tampões obturadores,
que, depois de aplicados, dificultam o acesso a esses mesmos parafusos (são desmontáveis apenas com ferramenta de perfuração)
Mecanismos equipados com ligadores automáticos (ligação rápida) e fornecidos com tecla ou espelho central
Instalação em caixa de encastrar Ø 60 mm, com os suportes de fixação Batibox™ ref. 0 802 51/61 (p. 501)
Emb. Ref. Interruptores 10 AX - 250 V± Emb. Ref. Detetores de movimento 230 V± - 50/60 Hz
IK 10 - IP 55 IK 10 - IP 55
1 0 778 11 Comutador de escada Deteção por infravermelhos (tecnologia PIR)
Alcance máx. deteção: 8 metros
Ângulo horizontal de deteção: 120º
Fluxo de luminosidade regulável de 5 até 1 275 lux
Temporização regulável de 10 seg. até 10 minutos
1 0 778 21 Inversor de grupo Recomenda-se instalação em caixas com prof.
mínima de 50 mm
Ligação sem neutro (2 condutores)
1 0 778 26A Instala-se em substituição de um interruptor
1 0 778 12 Comutador de escada luminoso tradicional, sem ligações suplementares
Fornecido com lâmpada ref. 0 676 66 Cargas suportadas:
LEDs, lâmpadas fluorescentes compactas:
LED de 2 a 100 W
1 0 778 14 Comutador de escada com sinalização Halogéneos, incandescentes: 2 a 150W
Ligação com neutro (3 condutores) LEDs, lâmpadas fluorescentes compactas,
Fornecido com lâmpada ref. 0 676 68 halogéneo, tubo fluo com transformador
ferromagnético ou eletrónico: 2 a 150VA
Se vários sensores forem instalados no mesmo
1 0 778 13 Comutador de escada com porta-etiqueta circuito, a carga mínima muda: consulte a ficha
técnica. Possibilidade de instalar até 3 sensores em
paralelo. Controle manual remoto adicional possível
com botão de pressão, 10 máx.
1 0 778 22 Interruptor bipolar Pode ser associado a um interruptor temporizado
modular (p. 159). A potência aceita por tipo de
lâmpada será a potência do interruptor temporizado
modular utilizado
Botões 6 A - 230 V± Consumo em espera < 0,01W
IK 10 - IP 55 Ligação com neutro (3 condutores)
1 0 778 41 Botão simples (NA+NF) 1 0 778 24 Cargas suportadas:
LEDs, LFC : 0 a 500W LED
Halogéneo, incandescentes: 0 a 2000W
LEDs, lâmpadas fluorescentes compactas,
halogéneo, tubo de fluo com transformador
1 0 778 42 Botão simples luminoso (NA) ferromagnético ou eletrónico: 0 a 1000VA
Fornecido com lâmpada ref. 0 676 66 Possibilidade de instalar até 10 detetores em
paralelo
Possível controlo manual adicional através de botão
de pressão, máx. 10
1 0 778 44 Botão simples com sinalização (NA) Função mestre/escravo disponível (10 escravos
Com ligadores livres de potencial para máx. para 1 mestre)
ligação da lâmpada de “Sinalização” Consumo em standby < 0,015W
Fornecido com lâmpada ref. 0 676 68
Condensador ativo
1 0 778 43 Botão simples (NA+NF) com porta-etiqueta 1 0 401 49 Permite tornar os comandos eletrónicos
2 fios (sem neutro) compatíveis com
todos os tipos de cargas do mercado
(LEDs, fluo compactas, halogéneo MBT,
halogéneo 230 V± , fluorescentes, incandescentes)
Consumo em repouso: 0,4 W
Suportes universais
Sistema Batibox™
ver p. 501
